Display VM06 / AR06 (PEÇA DE REPOSIÇÃO)
6 Meses
01.033.048 - Versão padrão
01.033.050 - Versão com saída adicional de 4-20mA
Peso: 1,160 Kg
Peça de reposição para o equipamento VM06, compatível tanto com o modelo antigo do VM06, quanto com o modelo novo. Ideal também para quem quer fazer upgrade do modelo antigo para conexão ao V-link.

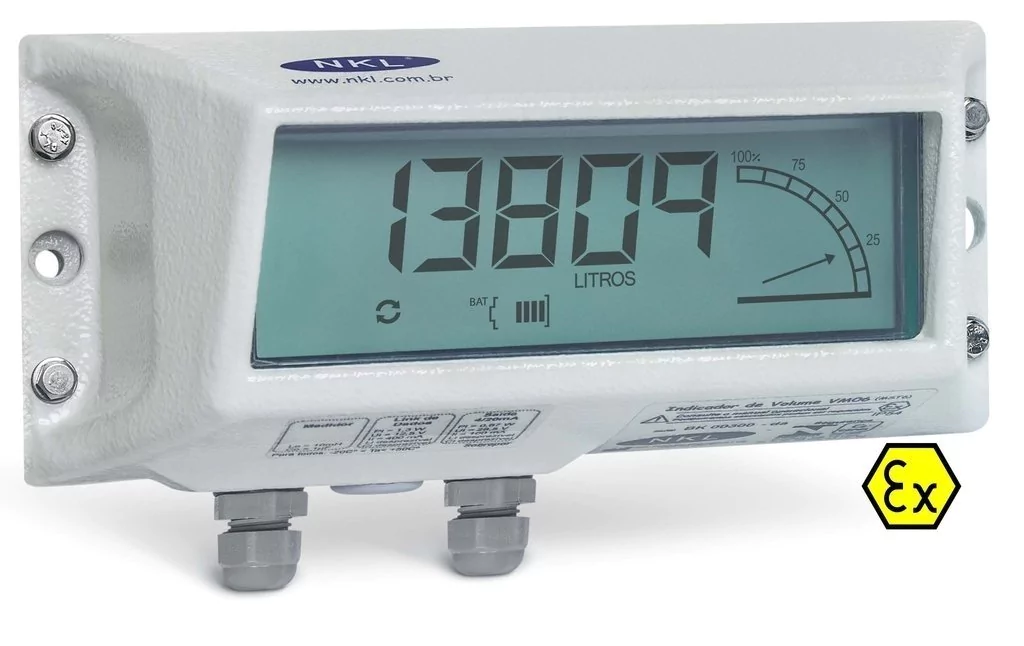

Especificações do Display Mostrador

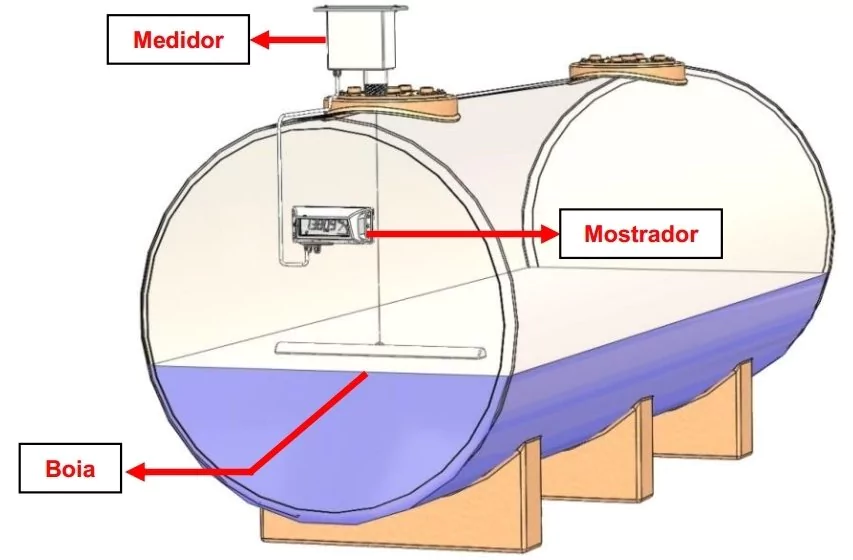

O mostrador é uma interface eletrônica que se conecta diretamente ao mecanismo de medição, recebendo deste a informação analógica relativa ao posicionamento da boia dentro do tanque (nível). O mostrador tem a função de armazenar os dados dimensionais do tanque (formato do tanque, diâmetro, comprimento, altura) e com base no nível recebido pelo mecanismo de medição com boia, converter as informações para LITROS.
No mostrador também está instalada a interface adicional para comunicação com o V-Link NKL ou ainda, a interface 4/20mA (Versão opcional sob encomenda).
A marcação – EX ib [ia] IIB T4 Gb – ostentada pelo mostrador, qualifica-o para operação em plantas industriais de superfície onde a atmosfera explosiva de gases da família do etileno pode, mas nem sempre, está presente (Zona 1).
É compatível com misturas combustíveis cuja temperatura de ignição espontânea seja superior a 135ºC (T4). A marcação entre colchetes indica que o mostrador possui uma conexão compatível com o medidor NKL
Por conter pilhas, o mostrador não pode ser utilizado em Zona 0 (local onde ocorre atmosfera explosiva sempre ou por longos períodos).
A substituição das pilhas só pode ser realizada quando o mostrador não estiver na presença de atmosfera explosiva.
Dimensões
Altura: 72mm ±2mm
Largura: 200mm ±2mm
Profundidade: 85mm ±2mm
Peso: 900g ±100g
Capacidade de exibição: 199.999 Litros
Possui indicador de percentual: 0 a 100% com resolução de 12,5%

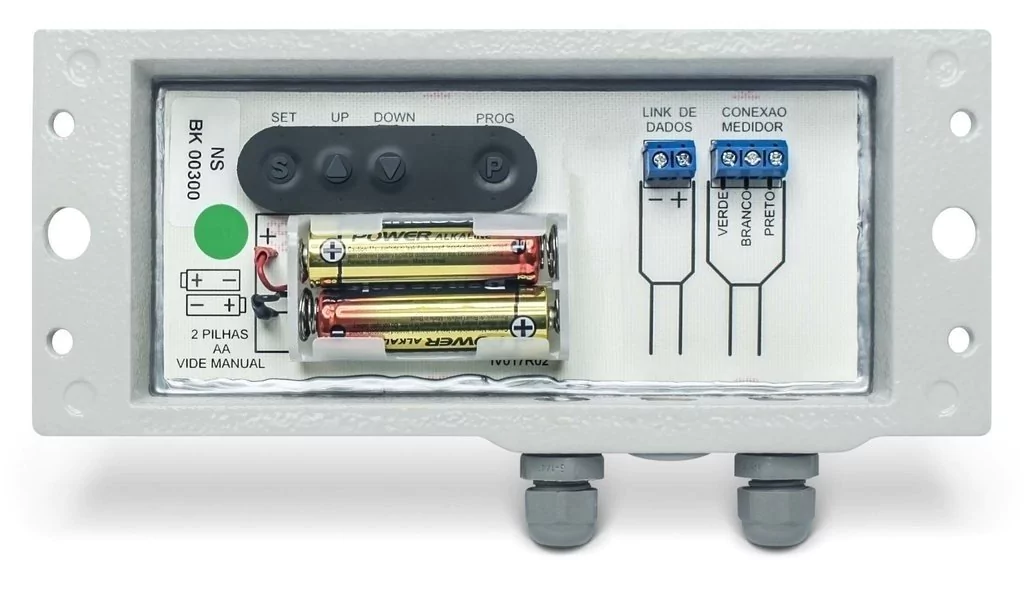

Alimentação: 2 pilhas AA (pode também ser alimentado pelo V-link quando estiver conectado ao mesmo)
Possui indicador de nível de carga da bateria.
Condições Ambientais de Operação
Temperatura: -20 ºC a 50 ºC
Umidade Relativa: 30% a 90%
Grau de proteção contra penetração de água: IP54 (protegido contra projeções de água e poeira)
Clique aqui para acessar o manual de instruções do Indicador de Volume VM06
*Esse equipamento funciona apenas e exclusivamente conectado a um mecanismo de medição da NKL.
1 Mostrador Digital para ambiente externo – “DISPLAY”
