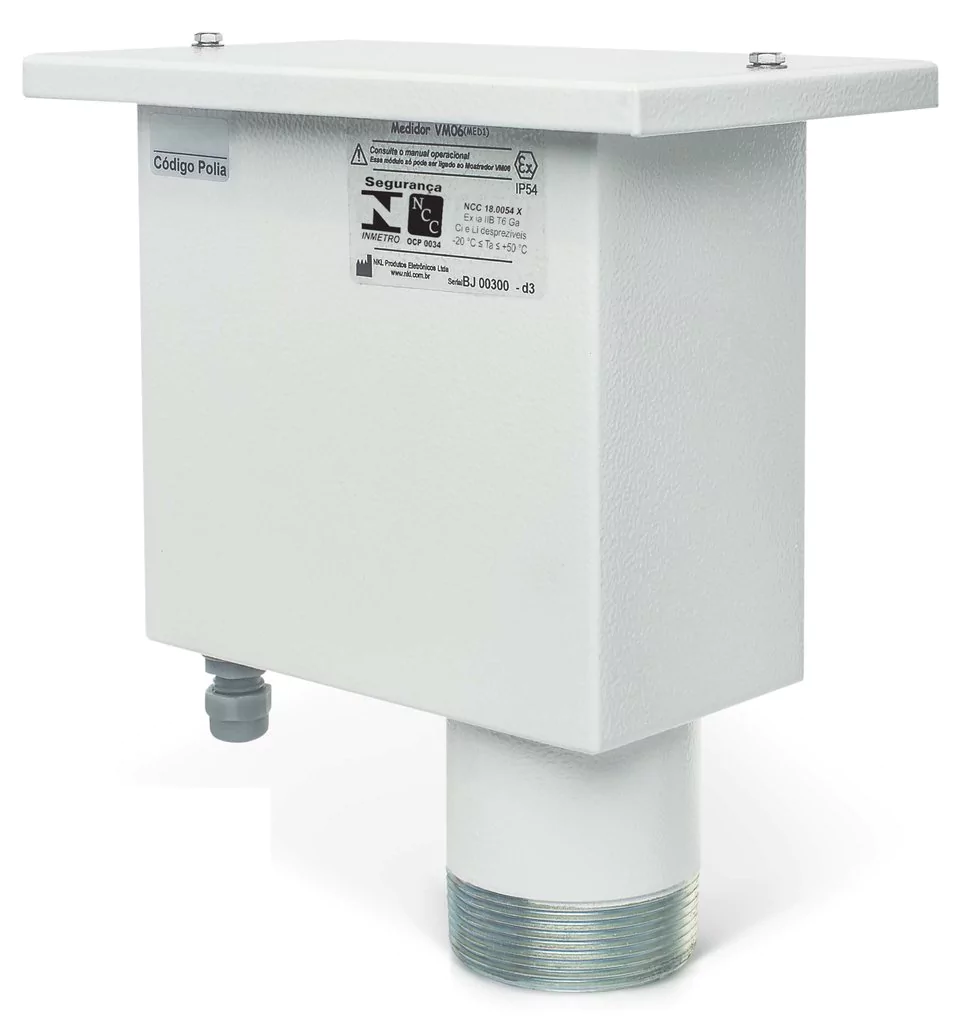

Medidor para VM06 - PEÇA DE REPOSIÇÃO
3 Meses
2 metros para arla - 01.033.055 - Compatível com tanques horizontais de até 2 metros de diâmetro, ou verticais com até 2 metros de altura
3 metros - 01.033.051 - Compatível com tanques horizontais de até 3 metros de diâmetro, ou verticais com até 3 metros de altura
7 metros - 01.033.052 - Compatível com tanques horizontais de até 5 metros de diâmetro, ou verticais com até 7 metros de altura
11 metros - 01.033.053 - Compatível com tanques horizontais de até 5 metros de diâmetro, ou verticais com até 11 metros de altura
> Todos os modelos suportam volume máximo de 200 mil litros
Peça de reposição para os equipamentos VM06 ou AR06
O Medidor é instalado no tanque (Zona 0) e é ligado ao Display ou Conversor por um cabo com 3 vias (Cabo PP 3 x 0,5mm).
Especificações do Medidor
O medidor é um sistema eletromecânico acoplado diretamente ao topo do tanque através de uma rosca BSP de 2 polegadas.
O nível de produto é detectado através da posição relativa de uma boia que permanece flutuando sobre o líquido que ocupa o reservatório monitorado.
A marcação – Ex ia IIB T6 Ga – ostentada pelo medidor qualifica-o para operação em plantas industriais de superfície onde a atmosfera explosiva de gases da família do etileno está sempre presente (Zona 0). É compatível com misturas combustíveis cuja temperatura de ignição espontânea seja superior a 85ºC (T6) (válido para os modelos de 3m, 7m, 11m e 15m)
O medidor foi desenvolvido especificamente para uso combinado com o Display (mostrador) ou Conversor NKL. Por esta razão, parâmetros completos de entidade não são fornecidos.
Seu uso associado a qualquer outro sistema não é tolerado. Isto se constitui em grave falha que pode comprometer a segurança da instalação.
Dimensões (Versão 3m)
Altura: 220mm
Largura: 110mm
Profundidade: 195mm
Peso: 2kg
Clique aqui para acessar o manual de instruções do Indicador de Volume VM06
1 Mecanismo de medição com range de 2m, 3m, 7m, ou 11m (Escolha a versão!) – “MEDIDOR”;
