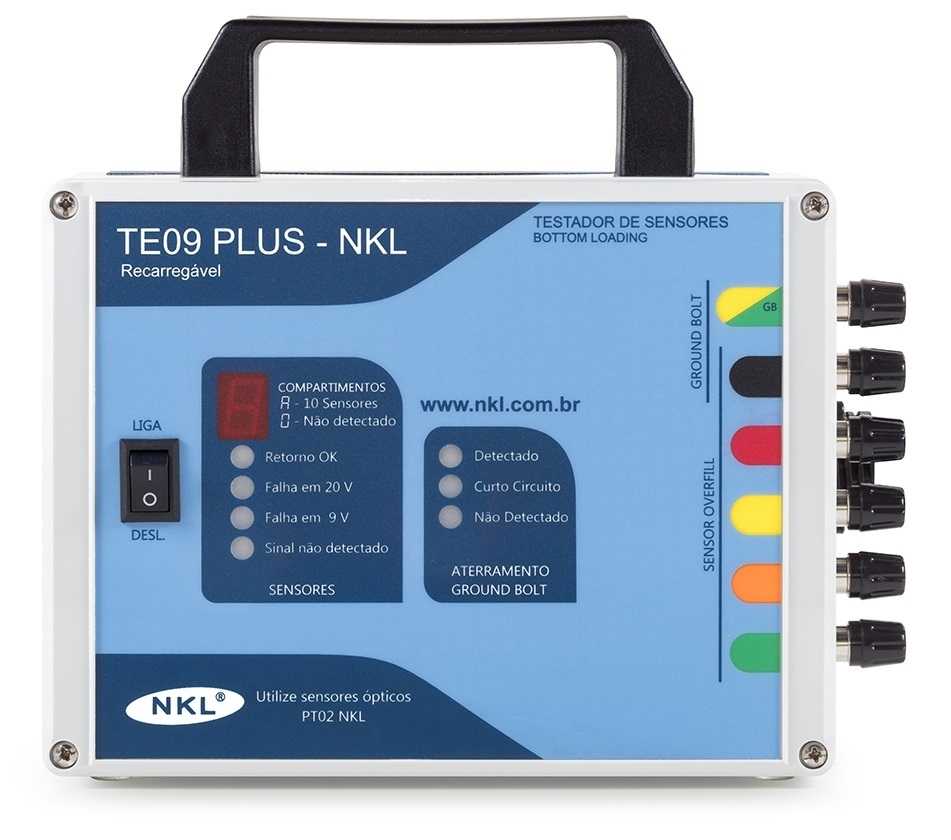

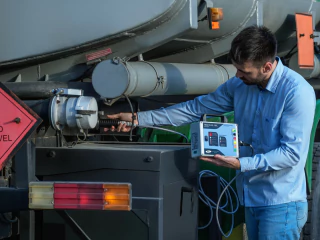

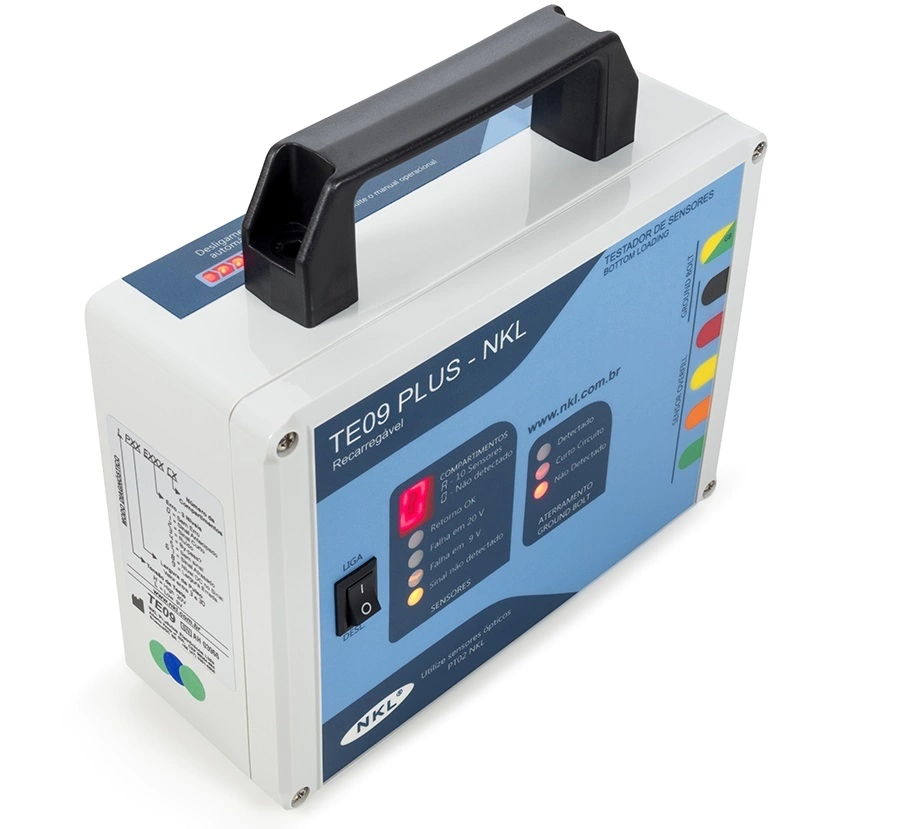

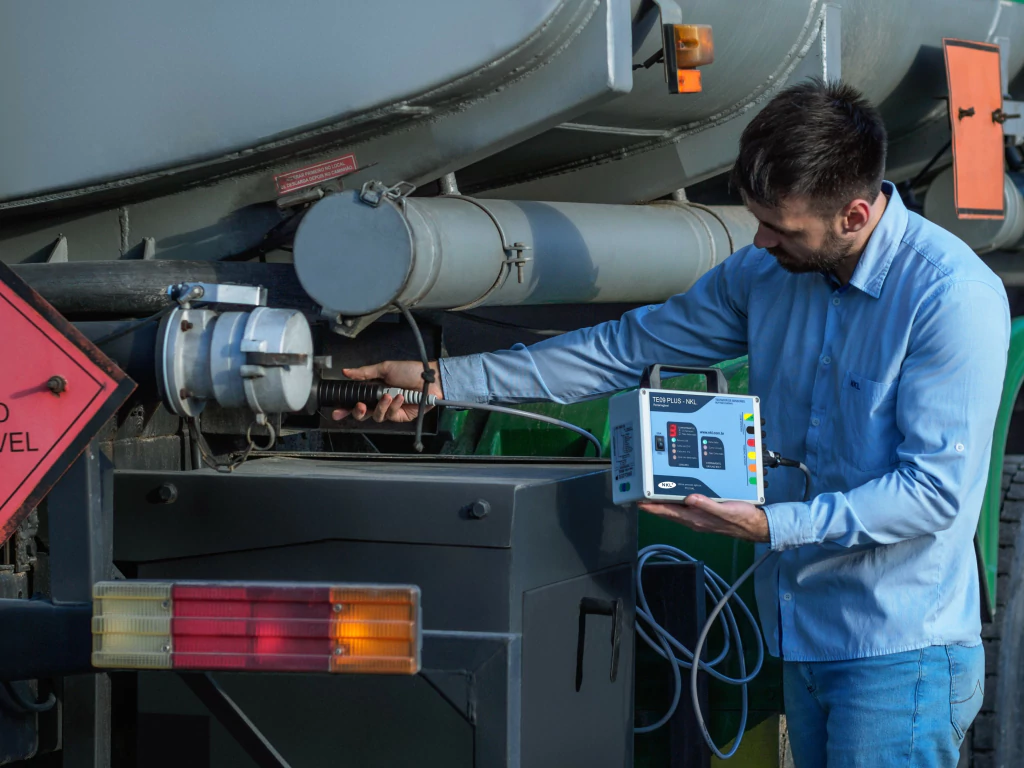

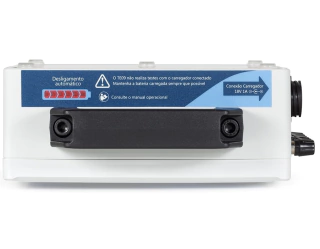

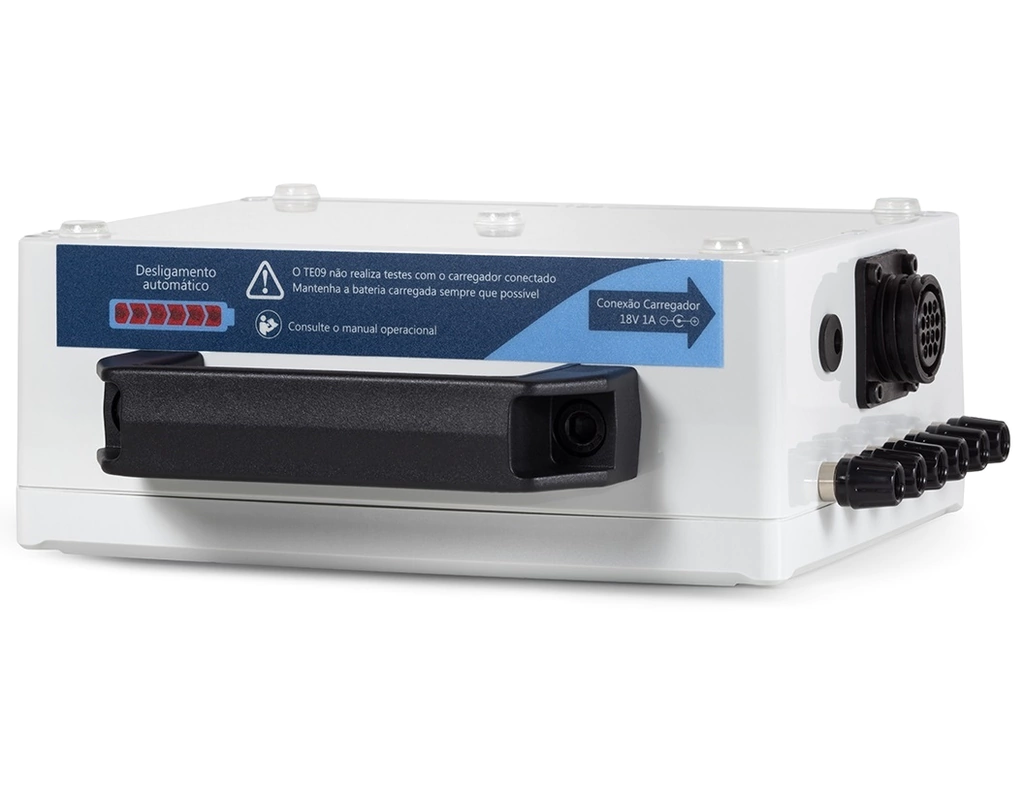

O testador TE 09 foi desenvolvido para auxiliar na instalação e manutenção de circuitos de sensores ópticos de cinco fios e circuito de aterramento em caminhões tanque que operam com o sistema bottom loading.
O TE 09 realiza o teste dos sensores alternando a alimentação dos mesmos entre 9 e 20 V, dessa forma o equipamento consegue simular diferentes marcas e modelos de bases, atendendo assim a grande maioria das baías de carregamento disponíveis atualmente no mercado. Adicionalmente o TE 09 também realiza a verificação do aterramento do caminhão.
Dispõe ainda de uma função diagnóstico para auxiliar o técnico instalador a identificar e reparar com maior rapidez e eficiência alguma eventual falha que o sistema bottom loading do caminhão possa apresentar.
O equipamento funciona com uma bateria recarregável.
Teste de sensores:
O sensor overfill a cinco fios é parte essencial do sistema de bottom loading que tem a função de desarmar a bomba de combustível assim que detectar que o líquido chegou ao nível máximo dentro do tanque. Ao detectar o líquido em sua ponteira o sensor desarma imediatamente, entretanto devido à inércia do sistema mecânico (principalmente da bomba) ainda pode ocorrer a carga de alguns litros após o desarme, portanto é crucial que haja uma faixa de segurança acima do nível de detecção do sensor. Comumente o nível do prisma do sensor fica cerca de 300 litros abaixo da capacidade máxima do tanque.

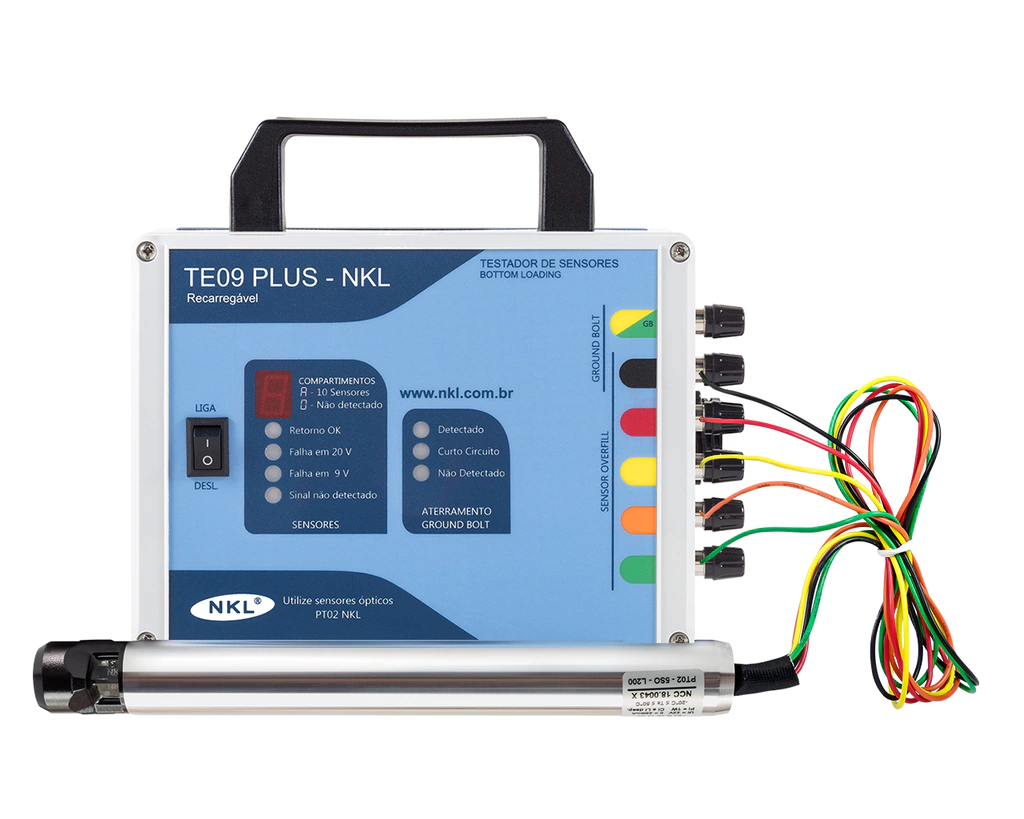

Abaixo segue uma breve descrição da função de cada fio do sensor overfill NKL PT02:
Fio Preto: GND do circuito, referência do sistema.
Fio Vermelho: Tensão de alimentação do sensor. Varia conforme a marca/modelo da base de carregamento. O TE 09 alterna esse valor entre High (20 V) e Low (9 V) simulando a grande maioria das bases disponíveis no mercado. O TE-09 Plus NKL é capaz de testar os sensores em 9V e 20V, atendendo as tensões de todas as bases de cargas operantes do Brasil
Fio Amarelo: Entrada do sinal pulsado fornecido pela base. Os parâmetros desse sinal podem variar conforme marca/modelo da base.
O TE 09 usa para teste o seguinte sinal:
Low: Frequência 10 Hz, Largura de pulso 400 µs e amplitude de 9 V;
High: Frequência 35 Hz, Largura de pulso 1000 µs e amplitude de 20 V;
Fio Laranja: Caso o sensor esteja armado (seco) o mesmo fornecerá um sinal pulsado similar ao sinal de entrada do fio amarelo, em caso de desarme (ponteira molhada) esse sinal pulsado será imediatamente suspenso.
Fio Verde: Quando armado, o fio verde fornece para a base a informação de que há um sensor na linha. É por esse fio que a base faz a leitura de quantidade de sensores.

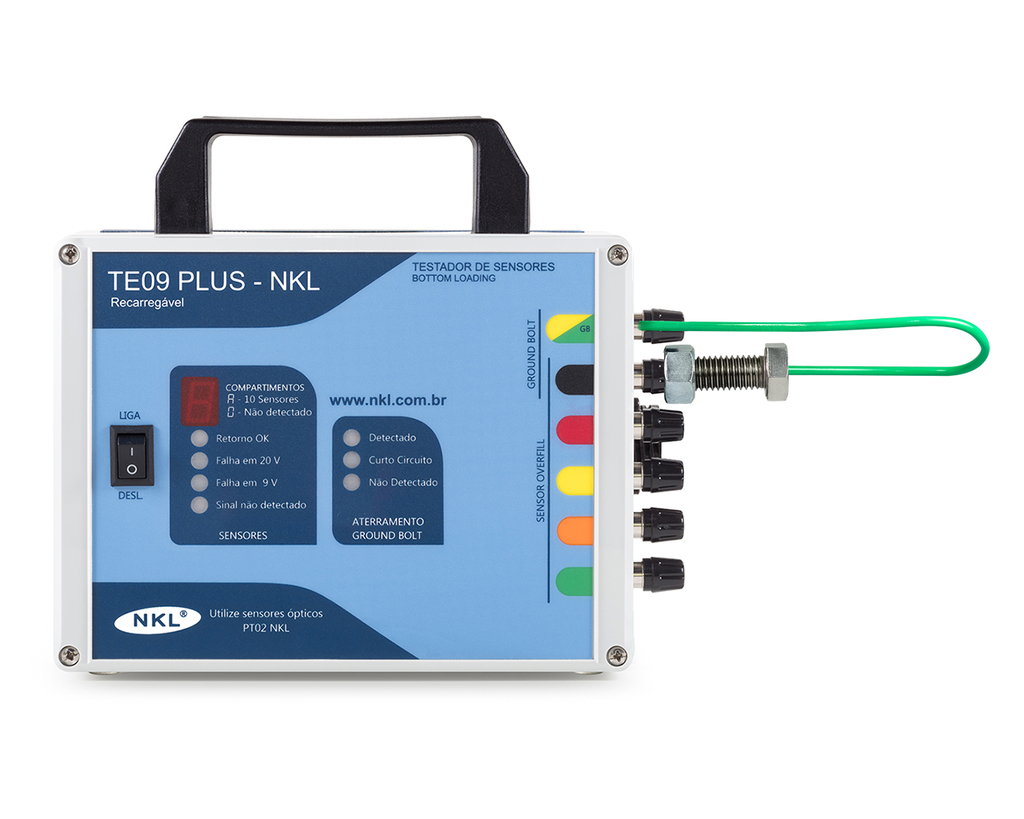

Teste de aterramento:
O sistema de aterramento ground bolt provê um caminho de descarga da eletricidade estática eventualmente acumulada no caminhão ao solo.
A eletricidade estática é o fenômeno de acumulação de cargas elétricas, geralmente decorrente do atrito do veículo em movimento com o ar. Essa energia acumulada deve ser
descarregada antes do início de qualquer atividade em atmosfera explosiva, por isso o caminhão deve estar corretamente aterrado durante todo o processo de carregamento no
sistema bottom loading.
Clique aqui para acessar o Manual de Intruções
Modelo: TE09 Plus
Garantia: 1 ano
SKU: 01.036.006
Peso: 4,000 Kg (completo com bateria e cabo)
1 Equipamento de teste TE-09

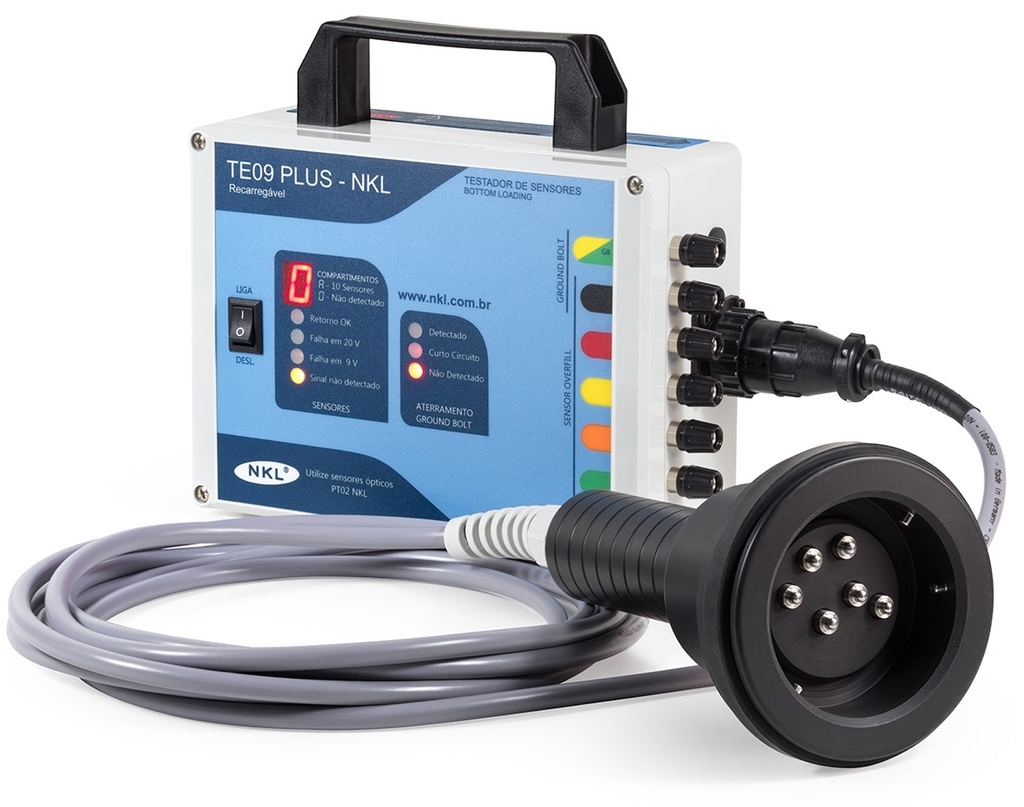

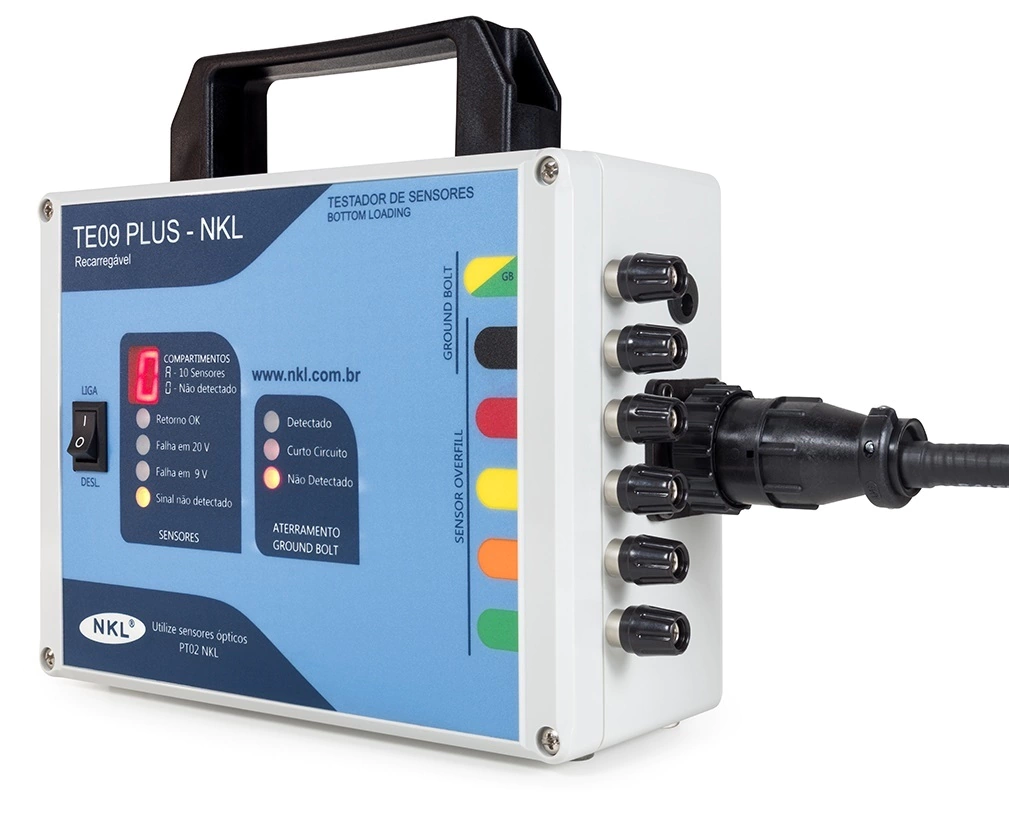

1 Cabo com conector soquete
1 Carregador de baterias
