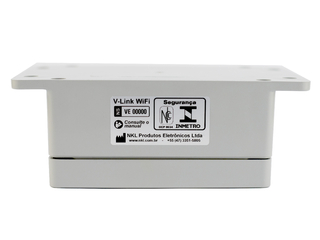

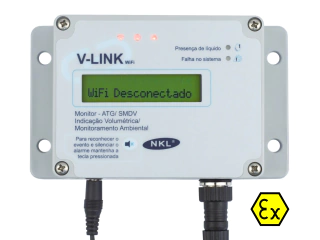

O V-Link Wi-Fi NKL é um equipamento 3 em 1:
Comunicação: O V-Link Wi-Fi faz a comunicação entre os sensores de vazamento (até 20 sensores) e indicadores de volume (até 10 medidores) com a internet, através de uma rede Wi-Fi.
Monitoramento Ambiental: O V-Link faz o monitoramento dos sensores de vazamento, para identificar vazamento de combustível no tanque ou também a entrada de água nos sumps.
Alimentação segura: o V-Link é também uma barreira de segurança intrínseca capaz de fornecer uma alimentação segura para os equipamentos de medição e monitoramento que estarão instalados em área classificada "Ex" (líquidos inflamáveis).

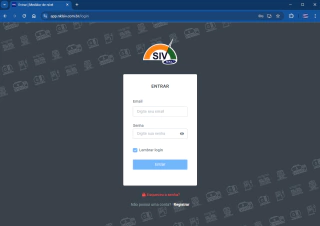

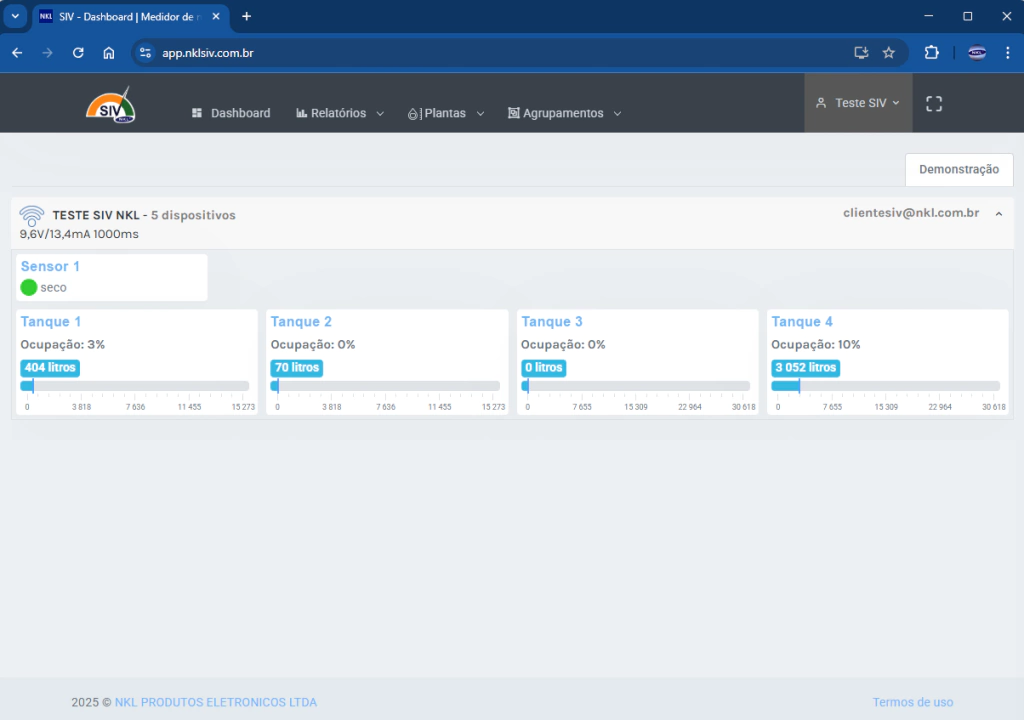

O V-Link Wi-Fi funciona conectado a uma rede Wi-Fi com acesso a internet, para que sejam disponibilizadas na web, através do site www.nklsiv.com.br, as informações sobre os equipamentos conectados ao V-link Wi-Fi (indicadores de volume e sensores de vazamento).
Facilidade de instalação - a conexão de todos os indicadores de volume e sensores de vazamento pode ser feita através de um único cabo (PP 2x1,0mm), conexão em Paralelo.
Comunicação Wi-Fi - Protocolo: IEEE 802.11 b/g/n; Frequência:2,4GHz; Taxa de Transmissão: até 150 Mbps.
Alimentação simplificada - Fonte 12V/500mA Bivolt Automática (110V / 220V).
Múltiplos dispositivos - Conexão com até: 10 indicadores de volume VM06/AR06 + 20 sensores de vazamento Si1 em um único V-Link;

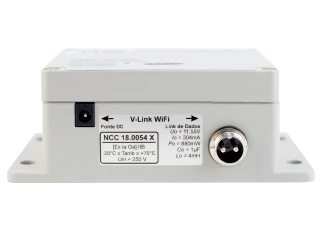

Fonte de alimentação segura - Fornece alimentação segura para os equipamentos VM06 e Si1 (segurança intrínseca [Ex ia Ga] IIB).
Baixo índice de manutenção - Não é necessário fazer nenhum tipo de manutenção preventiva ou calibração periódica.
LEDs Indicadores de status, monitora a conexão Wi-Fi, o acesso a Internet, o Status do Servidor NKLSIV, presença de líquido quando utilizado em conjunto com sensor de vazamento e led de indicador de falha.
API de integração Wi-Fi local, permite que as informações dos indicadores de volume e sensores de vazamento sejam acessadas por um software de gestão (ERP/BI) terceiro por meio de requisições "REST" por url local (intranet).
Clique aqui para acessar o Manual de instruções do V-Link Wi-Fi
Clique aqui para acessar o Diagrama de instalação do V-Link Wi-Fi
Clique aqui para acessar o Guia rápido de Parametrização do V-Link Wi-Fi
Clique aqui para acessar o Manual de instruções da plataforma SIVWEB
Clique aqui para acessar o Certificado INMETRO
Clique aqui para acessar o aplicativo de instalação SIV Assistente
O V-Link Wi-Fi é compatível com os equipamentos NKL que utilizam padrão de comunicação sob 2 vias / link de dados:
VM06 Tradicional - Indicador de volume para tanques de líquidos inflamáveis com display externo IP54, versão tradicional que dispõe do conector "link de dados";
VM06 Conversor - Indicador de volume para tanques de combustíveis, versão sem display, ideal para uso em tanques subterrâneos (esse modelo funciona exclusivamente conectado ao V-Link, V-Link Wi-Fi ou G4-Link);
AR06 Tradicional - Indicador de volume para tanques de líquidos não inflamáveis com display externo IP54, versão tradicional que dispõe do conector "link de dados";
Si1 Sensor vazamento - Sensor de presença de líquido para detecção de vazamentos em tanques subterrâneos, geralmente instalado nos Sumps (de bomba e filtro) e interstícios de tanques para atender a norma de monitoramento ambiental;
V-Link Wi-Fi Com Conector DB9 Serial RS232: essa versão tem todas as funções da versão tradicional, com o adicional de um conector DB9 que permite que seja feita a comunicação do V-Link Wi-Fi diretamente com outros dispositivos que utilizam o padrão de comunicação RS232.
Exemplos de aplicação:
- Comunicação com equipamento concentrador de bombas para importar para o sistema terceiro os volumes dos tanques.
- Comunicação com rastreador GSM / satélite, para envio das informações de volume do tanque através do sistema de rastreamento.
*Escolha o modelo desejado ao fazer o pedido.
O V-Link Wi-Fi também é um sistema eletrônico completo de monitoramento e detecção de vazamentos (SMDV) para monitoramento ambiental, que atende os requisitos do “item 5” da norma ABNT NBR 16718:2018, podendo ser utilizado como elemento de gestão ambiental quando instalado em conjunto com os sensores de vazamento (sensor intersticial Si1 NKL - vendido separadamente).
Equipamento Intrinsecamente seguro, possui certificado no INMETRO. Possui barreira intrínseca certificada.
Ele possui capacidade para armazenar histórico de eventos que é atualizado e registrado automaticamente em memória interna não volátil sempre que o V-LINK WiFi detecta uma mudança de status em um sensor, uma interação do usuário para apontar o reconhecimento de uma situação de falha, ou ainda desconexões e reconexões do V-LINK WiFi à alimentação elétrica.
Monitora até 20 sensores de vazamento (Si1 sensor intersticial) Monitor Ambiental;
O aplicativo SIV Assistente é a ferramenta móvel oficial desenvolvida pela NKL para facilitar o trabalho dos instaladores na configuração e parametrização de equipamentos de medição volumétrica e monitoramento ambiental de tanques.
Principais Funções do Aplicativo:
Parametrização Ágil: Permite configurar o modelo e as dimensões dos tanques, o tipo de líquido, nome do tanque e calibrar as escalas de medição diretamente pelo celular.
Configuração de Rede: Ajuda a conectar os módulos físicos da NKL à rede Wi-Fi do estabelecimento para que eles passem a transmitir dados em tempo real para a nuvem.
Adição de Dispositivos: Permite vincular novos indicadores de volume ou sensores de vazamento à planta apenas digitando o número de série do produto.
O aplicativo está disponível para sistemas operacionais Android e IOS:
Android: https://play.google.com/store/apps/details?id=br.com.nklsiv.sivconfigurador.sivconfigurador
IOS: https://apps.apple.com/us/app/siv-assistente/id6755386792
V-Link Wi-Fi (versão padrão sem conector DB9)
Código do fabricante: 01.033.071
12 Meses
0,860 kg (com embalagem)
V-Link Wi-Fi > COM Conector DB9 Serial RS232
Código do fabricante: 01.033.072
12 Meses
0,865 kg (com embalagem)

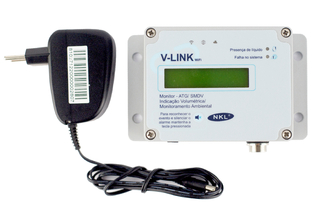

1 Módulo V-Link Wi-Fi;
1 Conector mike para cabo PP 2 vias;
1 Fonte de alimentação 12V;

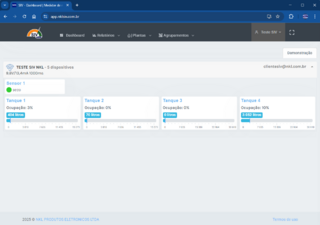

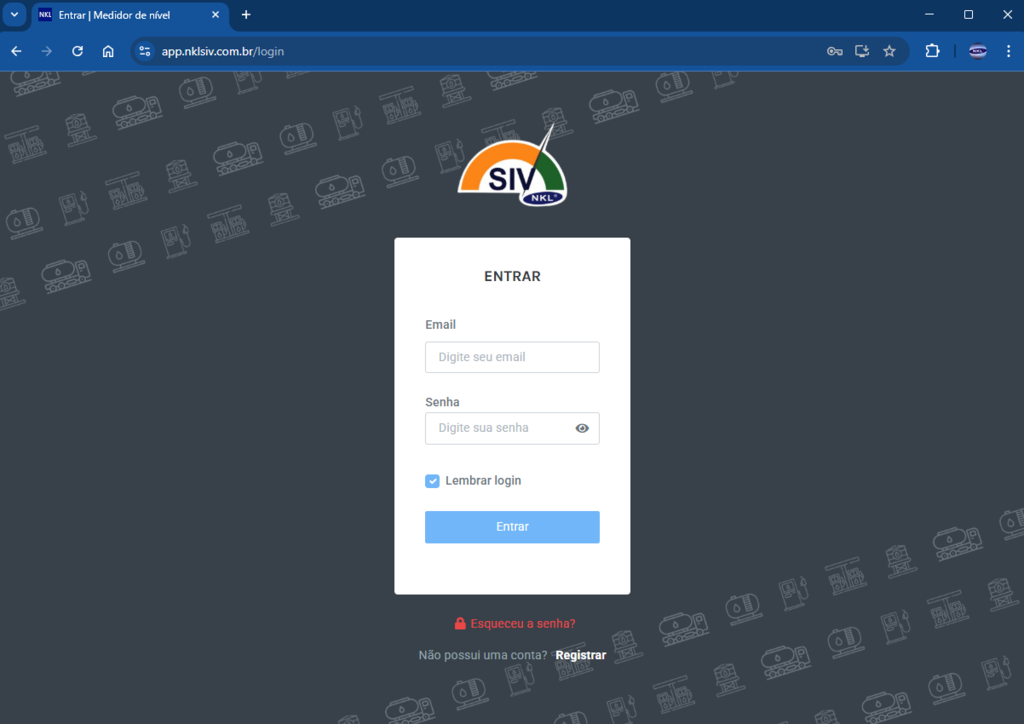

NKL SIV - Apresentação:

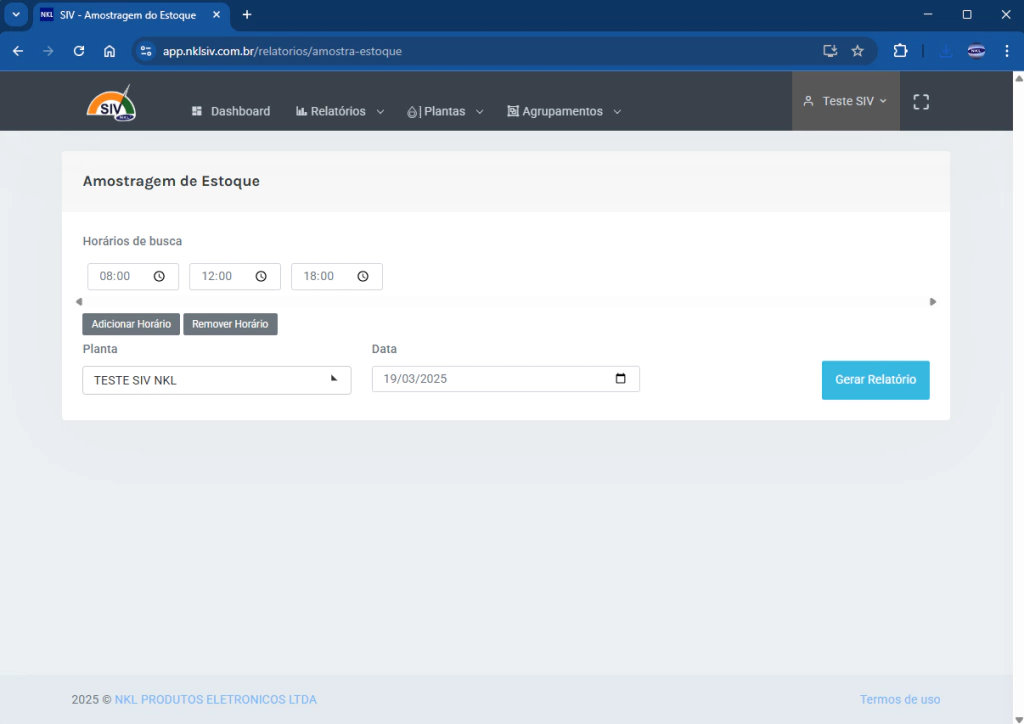

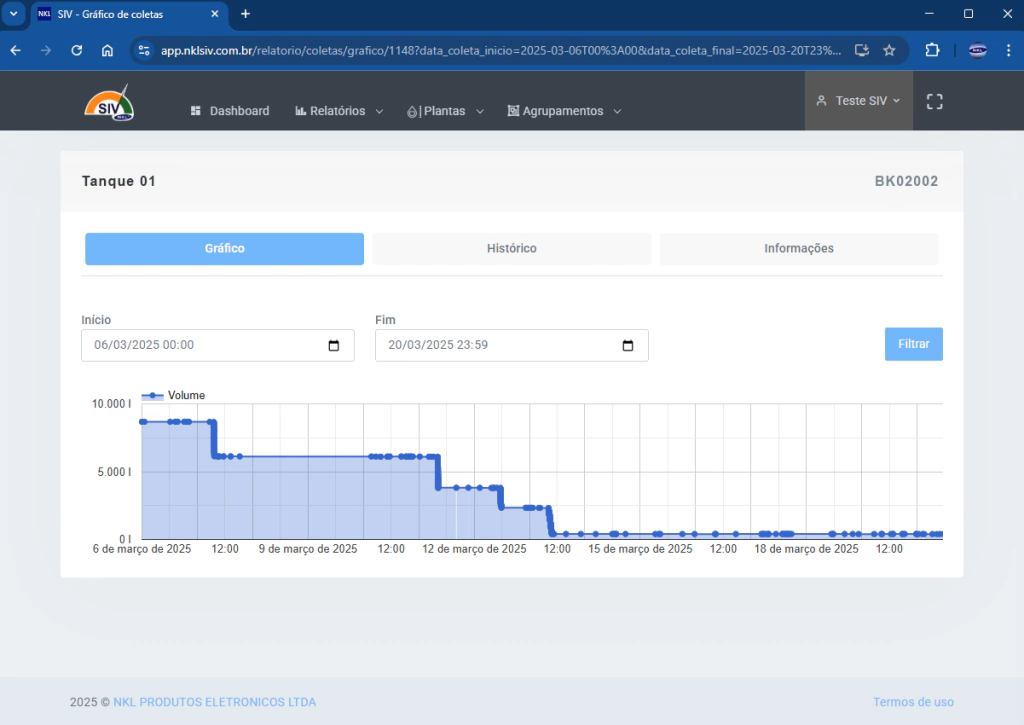

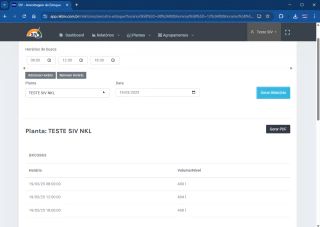

NKL SIV - Relatórios:
