Novo VM06 Versão 4-20mA
6 Meses
3m 01.033.033
5,400 Kg
O VM 06 é um equipamento utilizado para medir e indicar o volume de líquidos remanescente dentro de tanques de armazenamento.
Equipamento de baixo custo perante o desempenho oferecido. Fornece uma medida automática do volume dentro do tanque de armazenamento, proporcionando uma leitura instantânea do volume, sem a necessidade de utilizar tabelas de conversão (maior comodidade e segurança).
Equipamento certificado para Atmosferas Potencialmente Explosivas:
(Segurança Intrínseca Ex ia IIB T* Ga/Gb – Display mostrador: Ex ia IIB T3 Gb, e Medidor: Ex ia IIB T6 Ga).
O que possibilita a medição de líquidos inflamáveis tais como Gasolina, Diesel, Álcool, Óleo e outros.

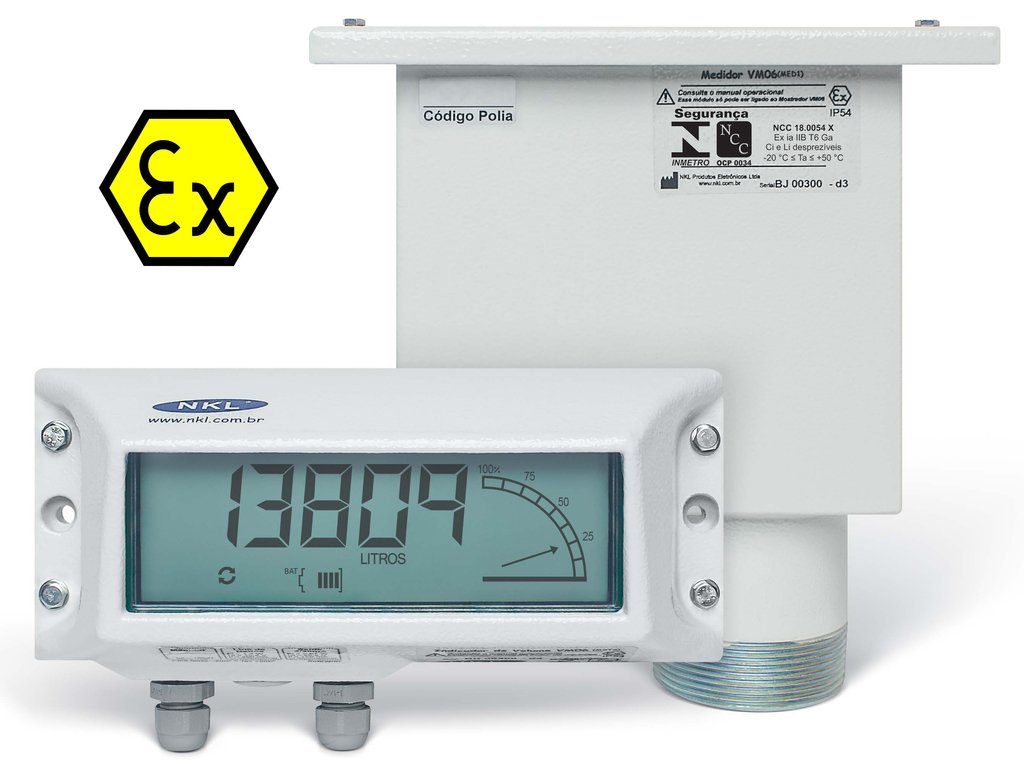

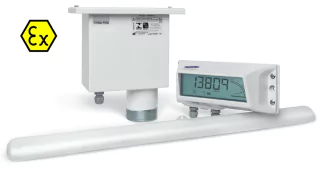

O VM06 é composto por duas partes: Medidor e Mostrador.

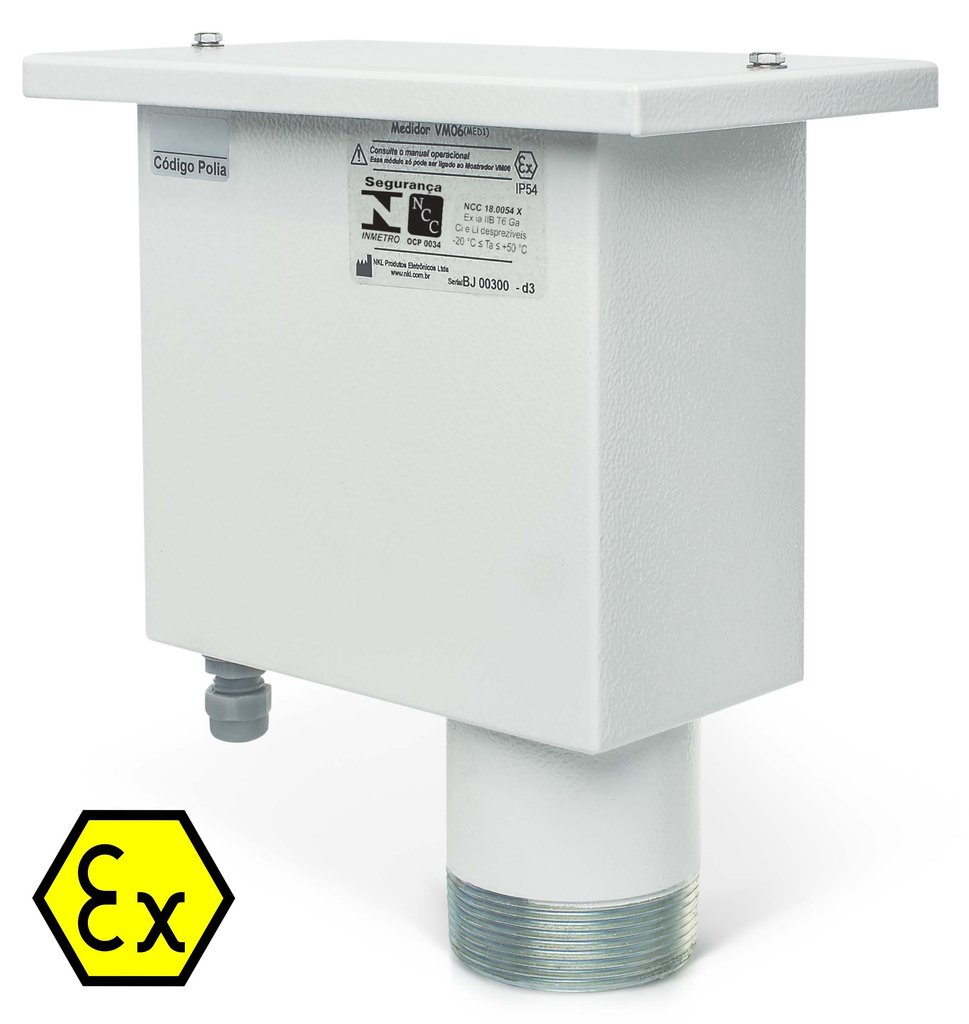

O Medidor é instalado no tanque (Zona 0) e é ligado ao Mostrador (display) por um cabo com 3 vias.

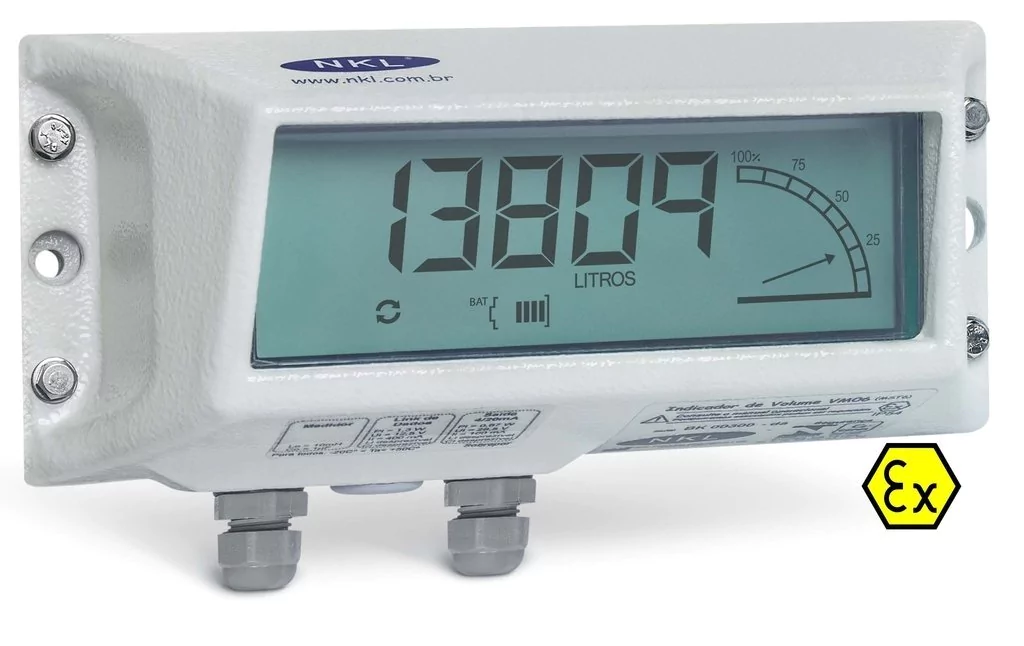

O Mostrador do VM06 pode ser instalado ao lado do tanque (Zona 1) ou em outro ambiente com distância até 100 metros, neste caso deve-se verificar os parâmetros de interconexão.
O VM06 possui configuração simples para a instalação, após a instalação física do conjunto medidor + boia + display, basta programar o diâmetro, comprimento e nível de líquido remanescente dentro do tanque (mm), após isso o VM06 automaticamente converte este nível em volume (Litros). Os parâmetros programados não são perdidos ao desligar o equipamento.

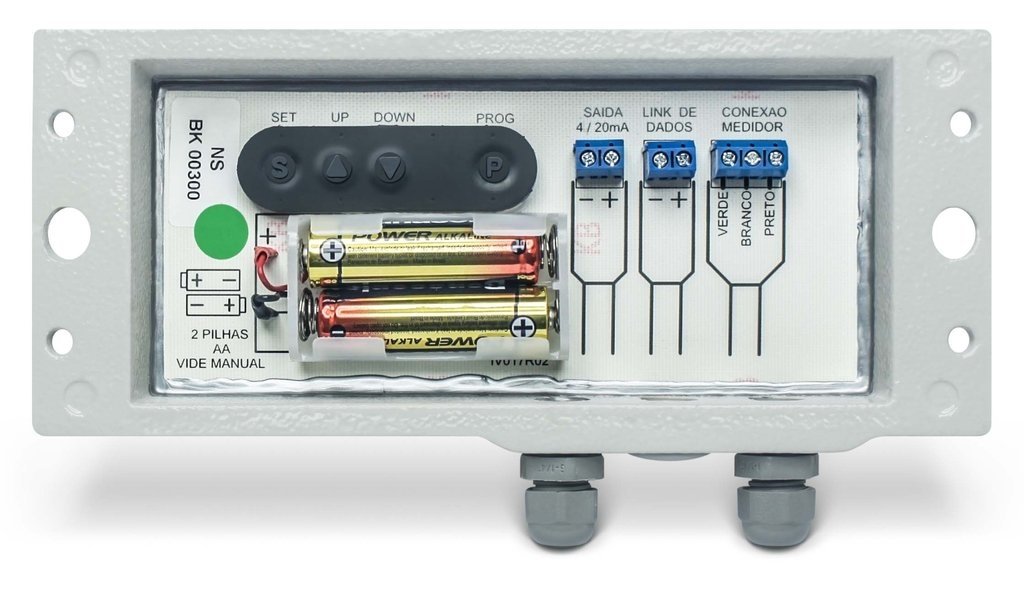

Esta saída fornece um sinal analógico de 4 a 20 mA, proporcional ao percentual de produto remanescente no tanque, sendo que 4mA representa o tanque totalmente vazio (0%), e 20mA representa o tanque totalmente cheio (100%).

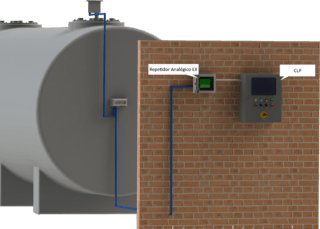

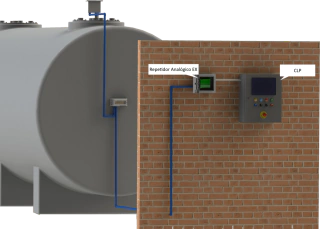

Através deste sinal, é possível fazer a conexão a um CLP (Controlador Lógico Programável), que possibilitará uma automação industrial.
O Novo VM06 possui uma saída "Link de dados", através dessa saída é possível conectar o VM06 ao equipamento V-link NKL (vendido separadamente), o que possibilitará a conexão a um computador.
O módulo V-Link tem a função de conectar os indicadores de volume a um computador (compatível também com detectores de vazamento do tipo sensor intersticial).
O V-Link funciona em conjunto com o software NKL SIV. Através desse software é possível visualizar diretamente na tela do computador o volume de cada indicador conectado ao equipamento V-Link, através de representações gráficas (desenhos dos tanques), apresentando os dados de volume (litros) e percentual ocupado de cada tanque.
O software NKL SIV, permite também a configuração de alerta de nível mínimo do tanque, que podem ser configurados individualmente (para cada tanque). Logo que o tanque atingir o nível estipulado, será exibida uma mensagem na tela do computador.
Além do monitoramento em tempo real, o software NKL SIV também é capaz de fornecer relatórios com logs de volume do tanque, permitindo a geração de gráficos.
Um módulo V-link suporta até 20 indicadores de volume na mesma planta.
O software NKL SIV é compatível com: Windows® 7 / Windows® 8 / Windows® 10
Compatível com V-Link, para conexão ao computador (vendido separadamente);
Fácil instalação, acompanha manual detalhado com o passo a passo para instalação;
Indicação do volume diretamente em litros;
Indicador gráfico do percentual de produto no tanque;
Funciona com apenas 2 pilhas tamanho AA;
Autonomia ligado 24 horas, superior a 12 meses (com pilhas alcalinas de boa qualidade);
Memória não volátil (não perde a configuração ao remover as pilhas);
Possui erro inferior a 2% sobre fundo de escala na medida do nível;
Distância entre Medidor e Mostrador de até 100m. Para distâncias superiores deve-se, também, verificar fontes de interferências e parâmetros de marcação;

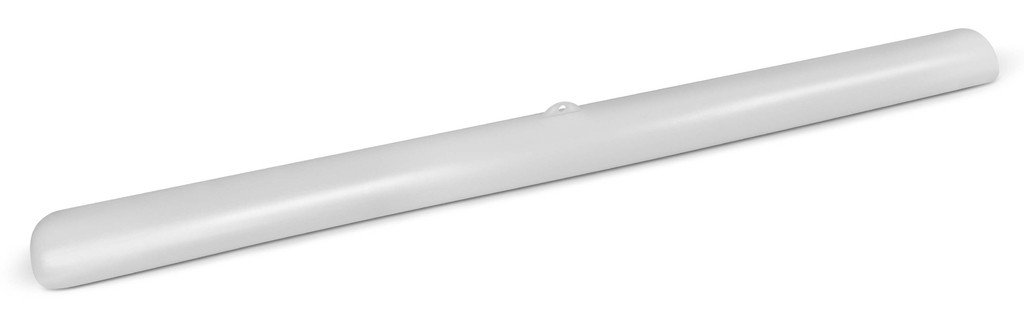

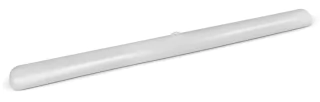

Possui boia em formato meia cana com base plana, que aumenta a precisão da medição reduzindo o efeito de histerese, a boia tem diâmetro inferior a 2", o que possibilita a entrada da mesma direto no furo onde será instalado o medidor (isso facilita a instalação, pois elimina a necessidade de abrir as bocas do tanque para inserir a boia)
Compatível com tanques cilíndricos Horizontais, Verticais e Retangulares com as seguintes características:
Horizontal:
Diâmetro máximo: 3m, 5m (Escolha a versão!)
Vertical:
Altura máxima: 3m, 7m, 11m ou 15m (Escolha a versão!)
Retangular:
Altura máxima: 3m, 7m, 11m ou 15m (Escolha a versão!)
*Outros tamanhos e modelos sob consulta;
Clique aqui para acessar o Manual de instruções do Indicador de Volume VM06
Clique aqui para acessar o Manual de instruções do V-Link
Clique aqui para acessar o Manual de instruções do Software NKL SIV
Clique aqui para acessar o Certificado INMETRO
1 Mecanismo de medição com range de 3m, 7m, 11m ou 15m (Escolha a versão!) – “MEDIDOR”;
1 Mostrador Digital para ambiente externo – “DISPLAY” Com saída 4-20 mA;
1 Boia plástica em PEAD;
3m, 7m, 11m ou 15m (Escolha a versão!) de cabo elétrico (cabo redondo PP 3 vias x 0,50 mm2);
2 Pilhas Tamanho AA de 1,5V;
1 Manual de instruções.
