O VM06 conversor é um equipamento utilizado para medir o volume de líquidos armazenados dentro de tanques, ele é ideal para ser utilizado em tanques de combustíveis e outros líquidos em geral. A versão VM06 conversor é a mais indicada para ser instalada em tanques subterrâneos, pois tanto o conversor quanto o medidor podem ficar dentro do sump.
O VM06 é um equipamento de baixo custo perante o desempenho oferecido. Fornece uma medida automática do líquido armazenado dentro do tanque, proporcionando uma leitura instantânea do volume em Litros, sem a necessidade de utilizar tabelas de conversão (maior comodidade e segurança).
Equipamento certificado para Atmosferas Potencialmente Explosivas: Segurança Intrínseca Ex ia IIB T* Ga/Gb - Medidor: Ex ia IIB T6 Ga, o que possibilita a medição de líquidos inflamáveis tais como Gasolina, Diesel, Álcool, Óleo e outros.
Essa versão funciona apenas conectada ao V-Link USB, Wi-Fi ou G4-Link
Clique aqui para consultar mais informações sobre os líquidos compatíveis com o VM06.
Fácil instalação, não é necessário esvaziar o tanque para instalar o equipamento VM06;
Baixo nível de erro, possui erro inferior a 2% sobre fundo de escala na medida do nível;
Indicação do volume em litros sem necessidade de utilizar tabelas de conversões (dados visíveis na web);
Visualização remota via internet através do site www.nklsiv.com.br;
Compatível com V-Link USB, V-Link Wi-Fi ou G4-Link (vendidos separadamente);
Alimentação simplificada, o VM06 conversor é alimentado pelo cabo "link de dados" através do equipamento V-link (USB, Wi-Fi ou G4 Link) (o próprio equipamento V-Link fornece energia segura para o equipamento VM06 Conversor sem a necessidade de utilizar pilhas ou ligar cabos adicionais no VM06 Conversor, será ligado apenas o cabo do V-Link).
Excelente custo-benefício para medição de líquidos inflamáveis;

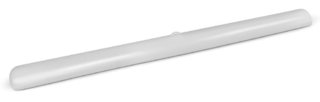

Boia em formato meia cana com base plana que reduz o efeito de histerese para maior precisão da medição, a boia tem diâmetro inferior a 2", o que possibilita a entrada da mesma direto no furo onde será instalado o medidor (essa característica facilita a instalação, pois elimina a necessidade de abrir as bocas do tanque para inserir a boia);
Distância entre Medidor e Conversor de até 100m de cabo;
Compatível com tanques cilíndricos Horizontais, Verticais e Retangulares com as seguintes características:
Tanque cilíndrico Horizontal:
Diâmetro máximo: 3m
Comprimento máximo: 12m
Tanque cilíndrico Vertical:
Altura máxima: 3m
Diâmetro máximo: 10m
Tanque Retangular:
Altura máxima: 3m
Comprimento máximo: 8m

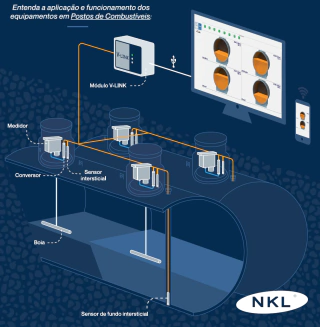

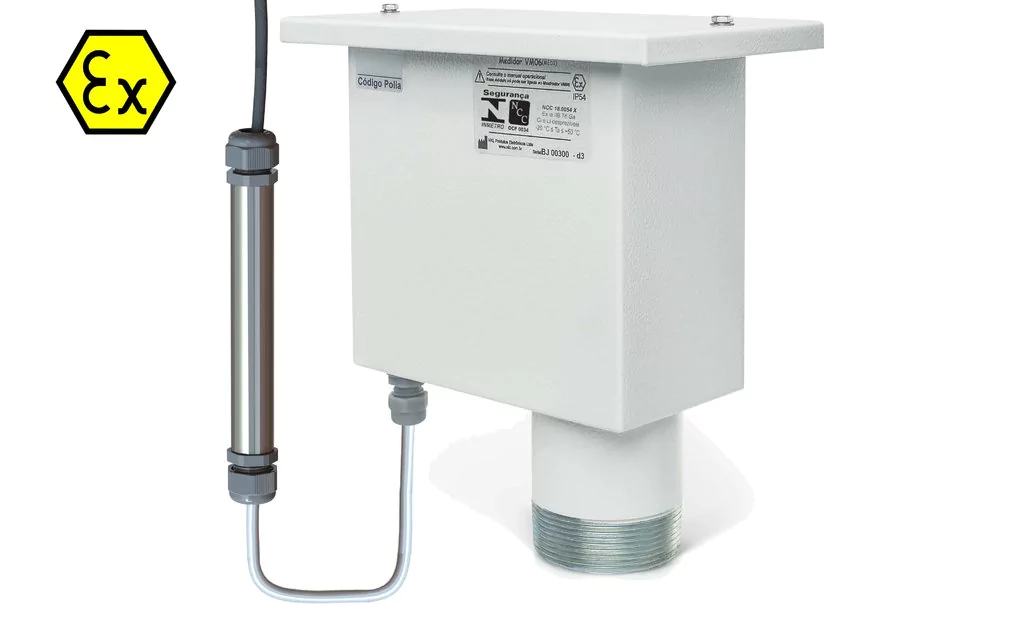

O VM06 versão conversor é composto por 3 partes: Medidor, Conversor e Boia.

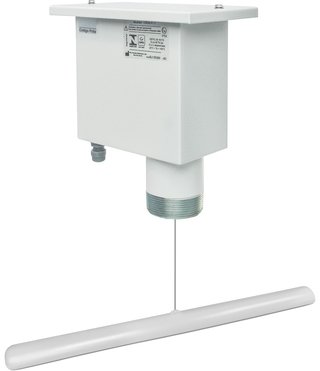

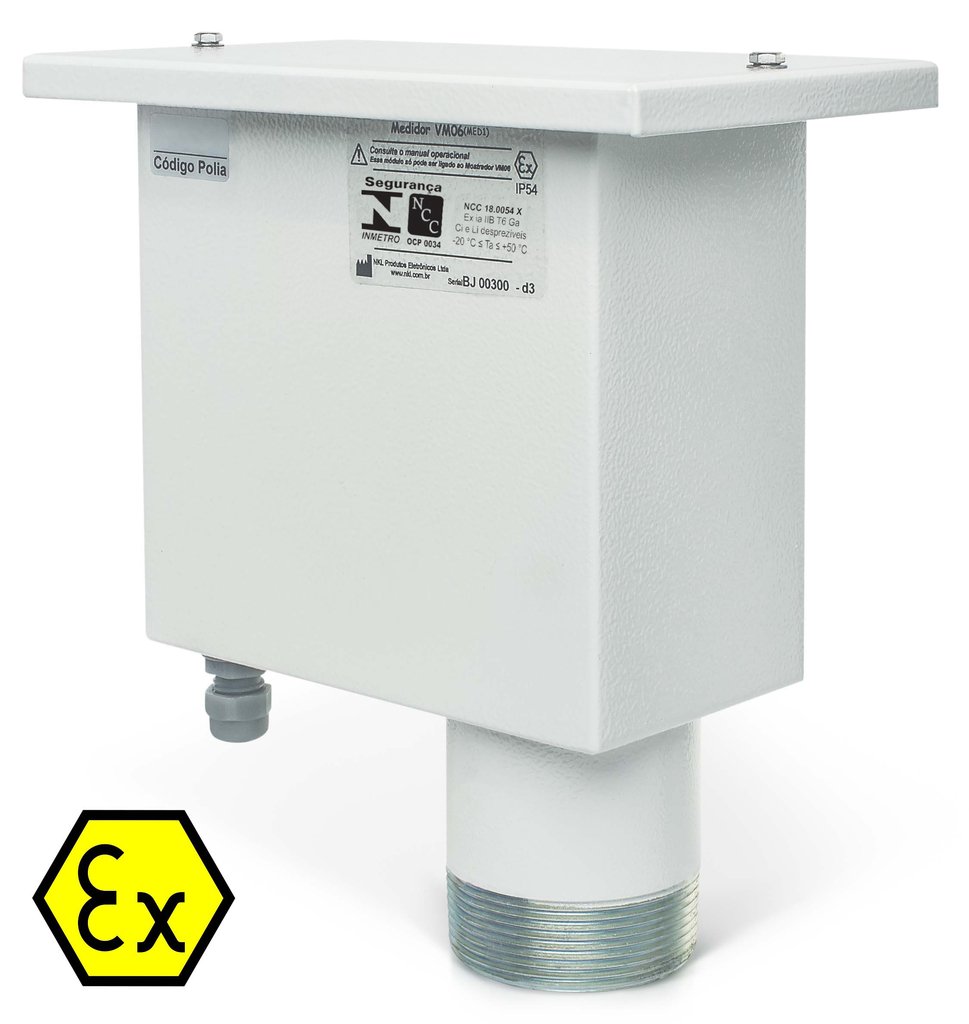

O Medidor é instalado na parte de cima do tanque (Zona 0), ele tem em seu interior uma polia retrátil com um cabo de aço inoxidável flexível de 3 metros. Esse cabo de aço fica ligado a Boia que estará dentro do tanque acompanhando o nível do líquido. O medidor acompanha também 3 metros de cabo PP azul 3 x 0,5mm² para ligação entre medidor e conversor.

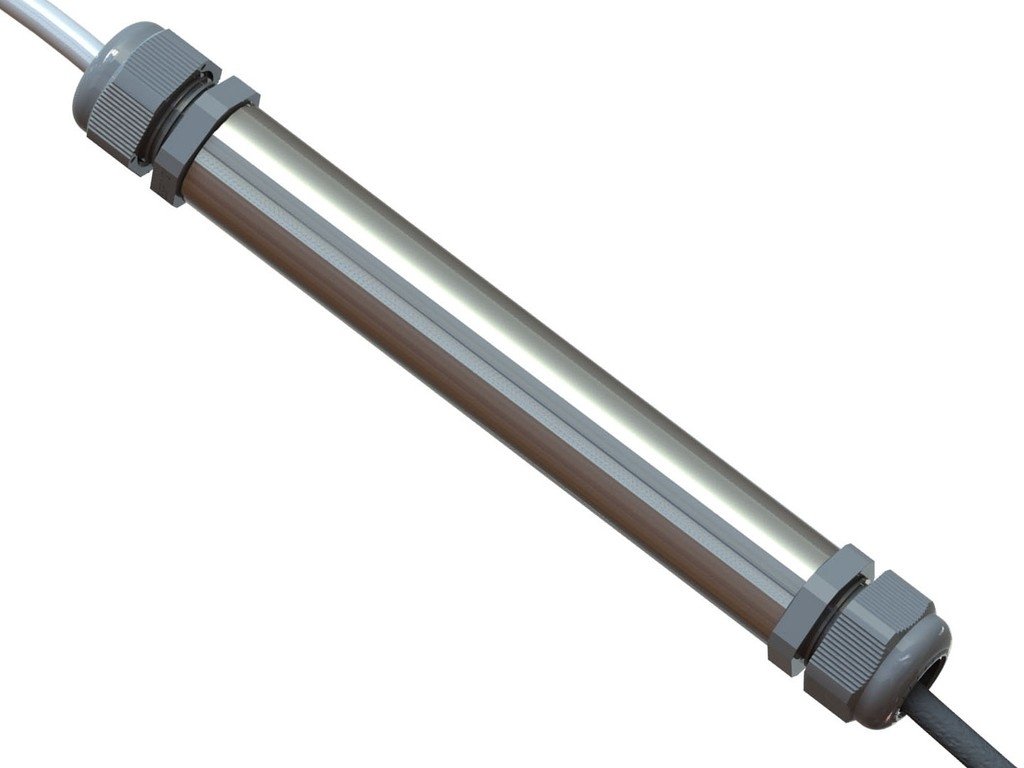

O Conversor analógico x digital tem a função de fazer a comunicação entre o medidor e o V-link. Ele possui 2 conexões nas suas extremidades, em um lado ele possui um cabo PP de 3 vias de 0,5mm² para que seja conectado ao medidor. No outro lado ele possui um conector de 2 vias de 1,0mm² para que seja ligado ao equipamento V-link USB, G4-Link ou V-Link Wi-Fi (equipamentos vendidos separadamente).
Após a instalação física do VM06 Conversor, será feita a parametrização das dimensões do tanque (diâmetro, comprimento e nível de líquido (em milímetros)). Essa parametrização será feita de acordo com o equipamento que estará ligado ao conversor:
V-Link USB: esse equipamento funciona conectado a um computador, nesse computador será instalado o software NKL SIV (disponível para download no site da NKL), dentro desse software serão feitas as parametrizações dos indicadores de volume e sensores que estiverem conectados ao V-link. Nesse software também será possível visualizar as informações de volume dos tanques em tempo real, emitir relatórios, e caso esteja habilitado o SIV WEB, será possível consultar via internet os volumes dos tanques e status dos sensores no site www.nklsiv.com.br.
G4-Link: esse equipamento funciona com um chip de celular GSM 2g (GPRS), no G4-Link é possível ligar até 4 VM06 + 4 sensores de vazamento. A parametrização dos equipamentos será feita diretamente no painel do G4-link. As informações de volumes e status dos sensores ficarão disponíveis no site www.nklsiv.com.br. (fora de linha, foi substituído pelo V-Link Wi-Fi devido ao anúncio de desativação das redes de telefonia móvel 2G feito pela ANATEL).
V-Link Wi-Fi: esse equipamento funciona conectado a uma rede de internet Wi-Fi. No V-Link Wi-Fi é possível ligar até 10 VM06 e 10 sensores Si1. A parametrização dos equipamentos VM06 e sensores de vazamento será feita por um dispositivo com navegador de internet (smartphone, tablet ou notebook). As informações de volumes dos tanques e status dos sensores de vazamento ficarão disponíveis no site www.nklsiv.com.br.
Clique aqui para acessar o manual de instruções do Indicador de Volume VM06 Conversor
Clique aqui para acessar o manual de instruções do Módulo V-Link
Clique aqui para acessar o manual de instruções do Software NKL SIV
Clique aqui para acessar o certificado INMETRO
Modelo: VM06 Conversor 3m (Sem Display)
Garantia: 6 Meses
Código NKL: 01.033.042
Peso: 3,430 Kg
1 Mecanismo de medição “MEDIDOR” ;
1 Conversor analógico x digital;
1 Boia plástica em PEAD;
1 Manual de instruções VM06 Conversor.
