O indicador de volume digital VM06 Wi-Fi é um equipamento utilizado para medir a quantidade de litros de combustível armazenado no tanque, substituindo a régua de medição manual ou a mangueira de nível.
O VM06 Wi-Fi é compatível com tanques nos formatos: cilíndrico horizontal, cilíndrico vertical e tanques retangulares com capacidade de até 200 mil litros.
É um equipamento de ótimo custo-benefício com certificado para a medição de líquidos inflamáveis. Fornece uma medida automática do volume dentro do tanque de armazenamento, possibilita a leitura instantânea do volume em Litros, sem a necessidade de utilizar réguas e tabelas de conversão proporcionando maior comodidade e segurança.

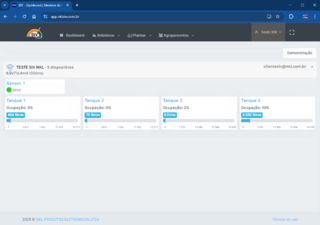

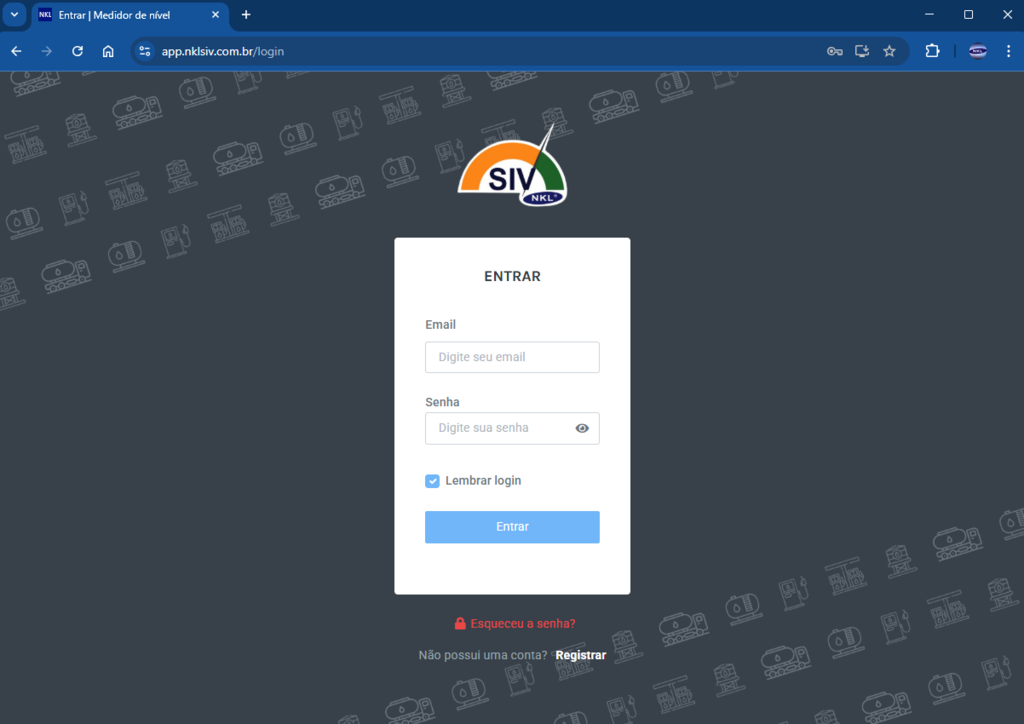

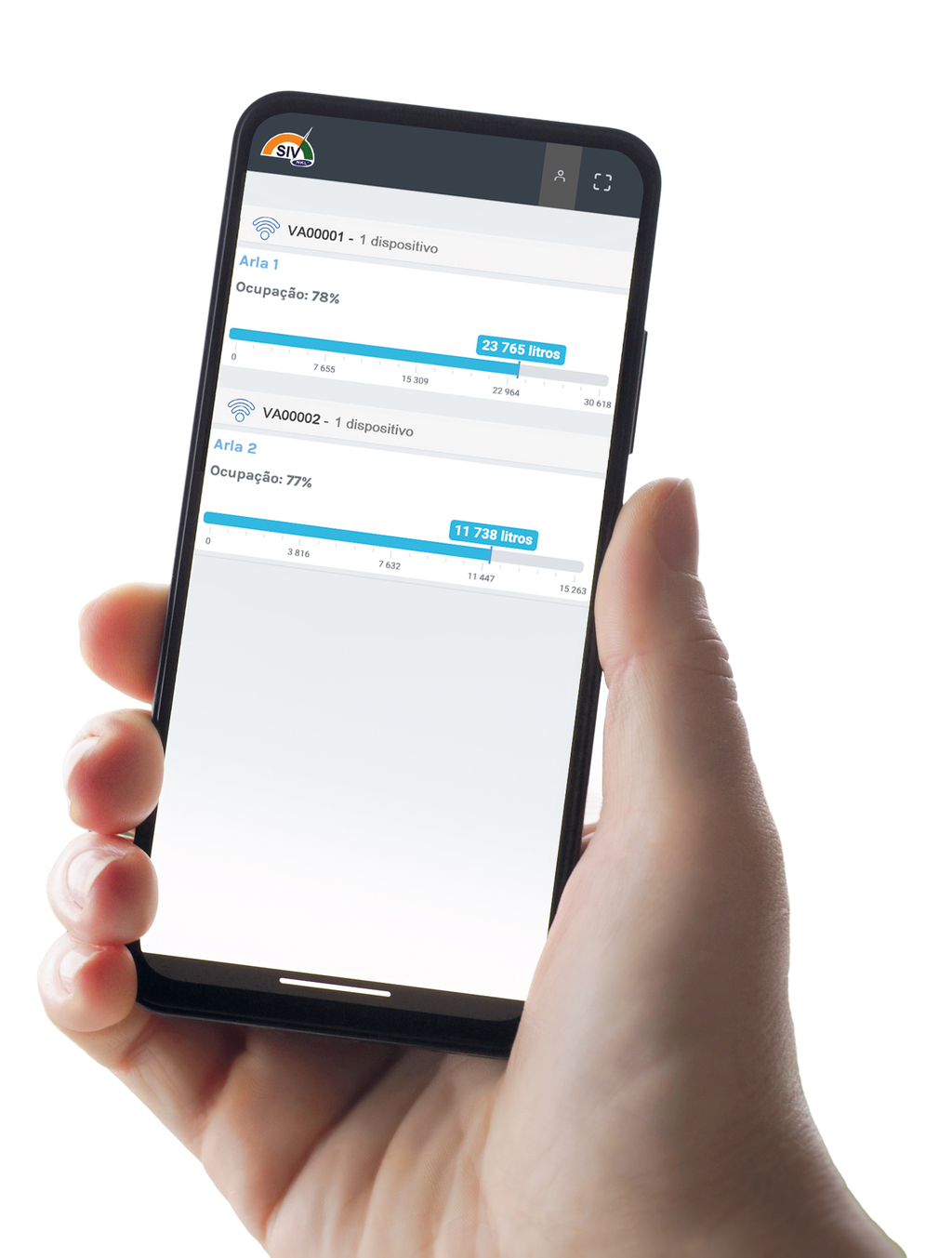

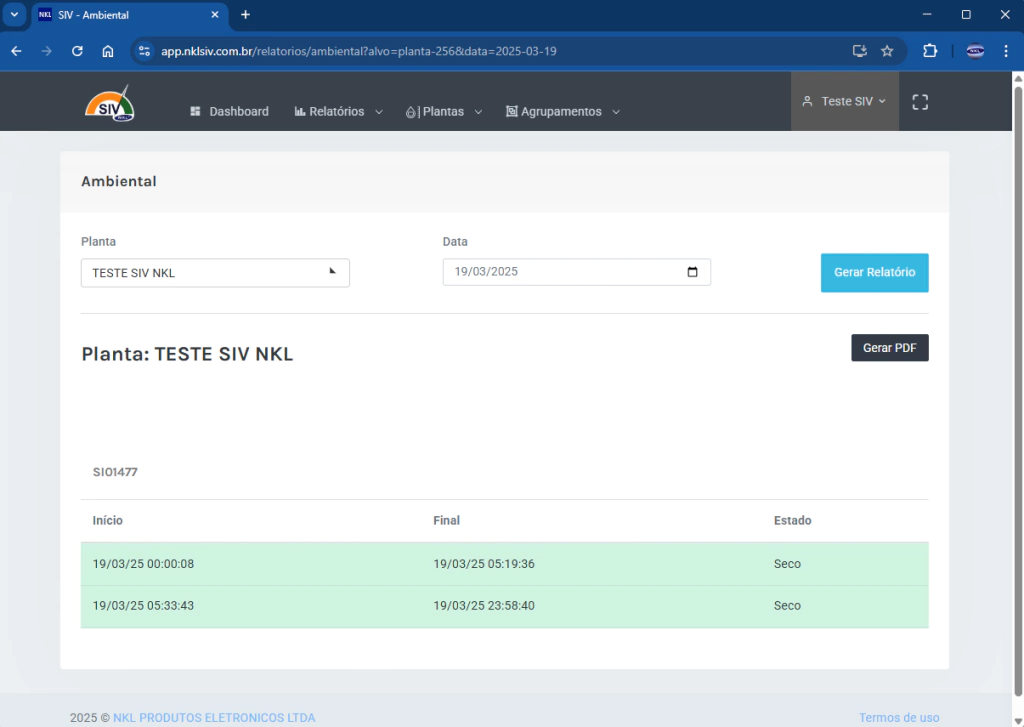

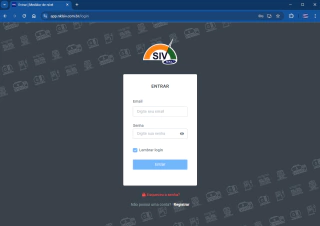

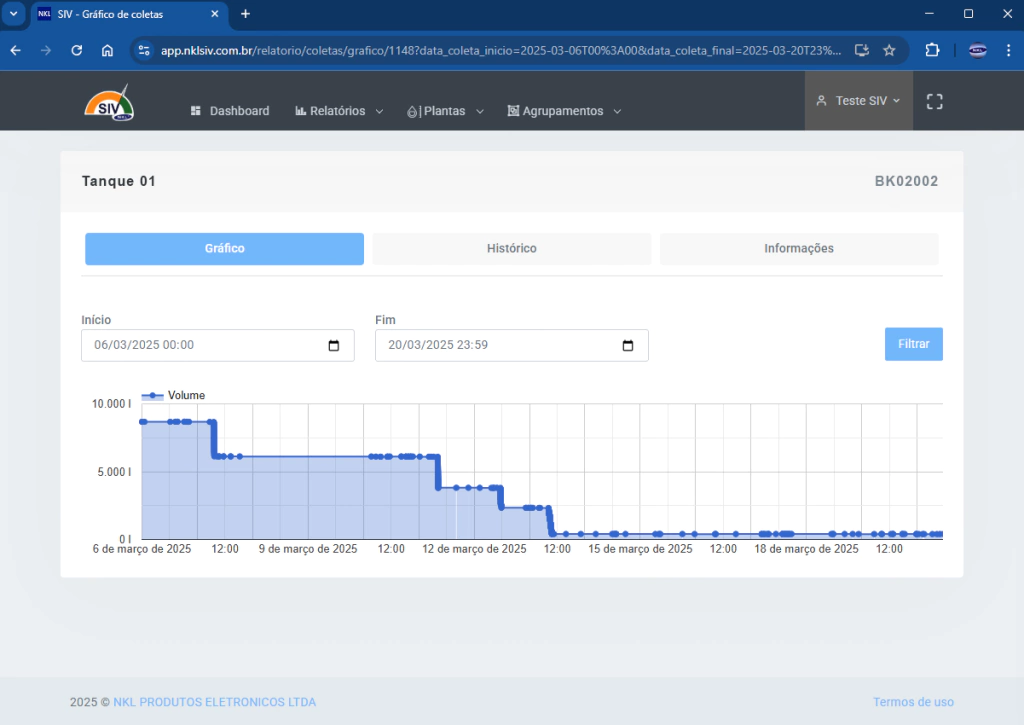

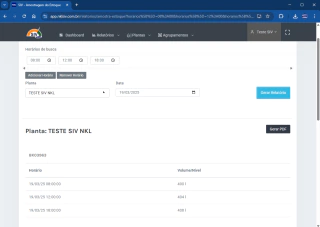

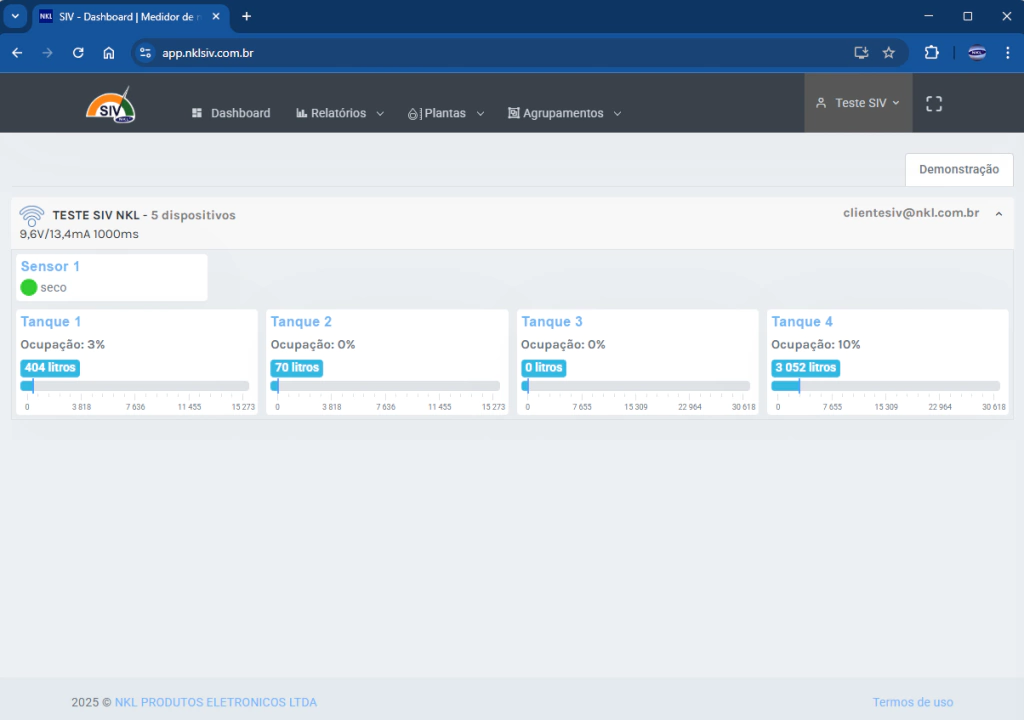

O VM06 Wi-Fi funciona conectado a uma rede Wi-Fi com acesso a internet, para que sejam disponibilizadas na web, através do site www.nklsiv.com.br as informações de volume em tempo real e também gráfico e relatório. O site pode ser acessado via computadores, smartphones, tablets ou outros dispositivos com navegador de internet.
Equipamento certificado para Atmosferas Potencialmente Explosivas:
Segurança Intrínseca – Display mostrador: Ex ia Ga IIB e Medidor: Ex ia IIB T6 Ga.
O que possibilita a medição de líquidos inflamáveis tais como Gasolina, Diesel, Álcool, Óleo e outros. Clique aqui para consultar mais informações sobre os líquidos compatíveis com o VM06.
Nível de proteção IP54 para o medidor, equipamento robusto projetado para ser instalado exposto ao sol e chuva (o display mostrador Wi-Fi deve ser instalado em local protegido do sol e chuva);

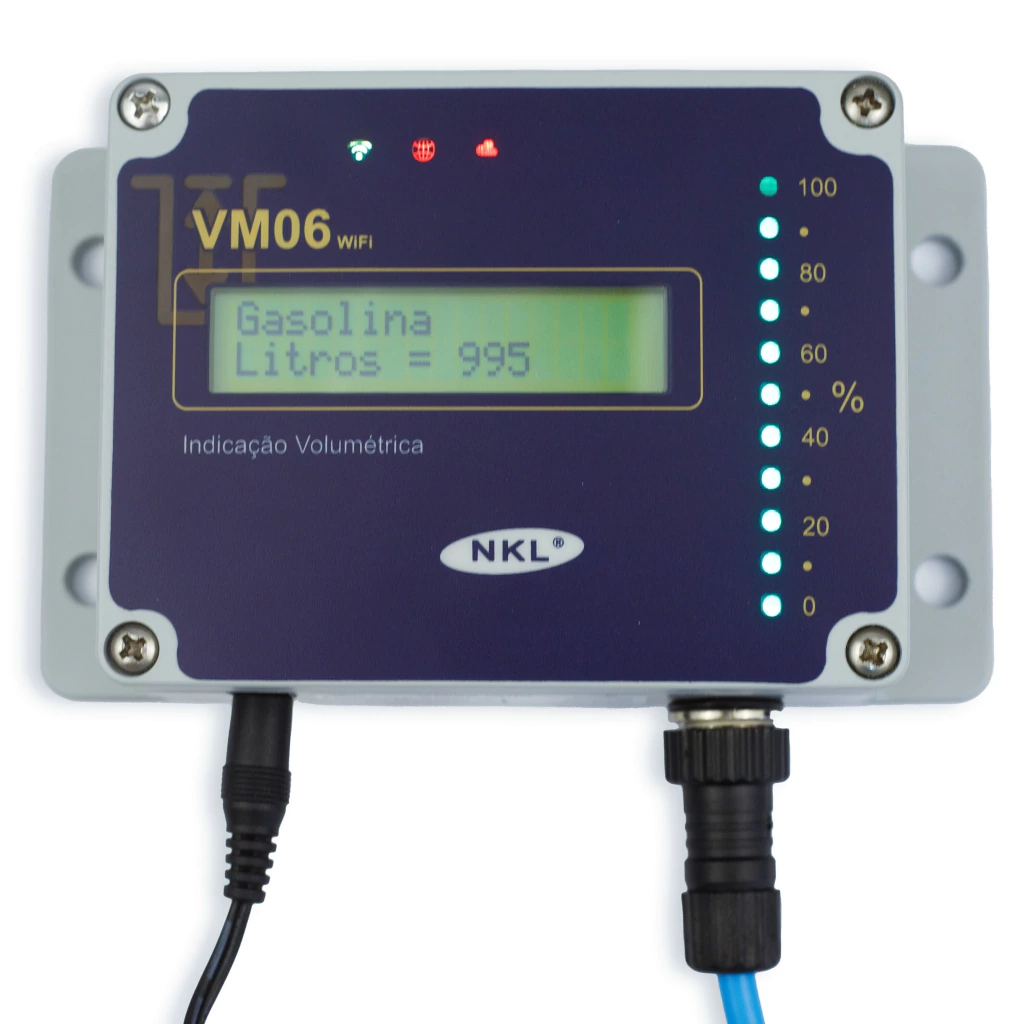

LEDs Indicadores de percentual de líquido disponível no tanque, 0 a 100% em escala de 10%, ficam na cor verde quando está no volume normal, cor laranja quando está no volume Baixo e cor vermelha quando está em nível crítico (percentuais parametrizáveis);
LEDs Indicadores de status, monitora a conexão Wi-Fi local, o acesso a Internet e o Status do Servidor NKLSIV.
Fácil instalação, não é necessário esvaziar o tanque para instalar o equipamento VM06 Wi-Fi, acompanha manual detalhado com o passo-a-passo para instalação;
Baixo nível de erro, possui erro inferior a 2% sobre fundo de escala na medida do nível;
Longa vida útil, medidor fabricado em aço carbono, com acabamento em pintura eletrostática, essas características fazem com que o equipamento tenha vida útil superior a 5 anos.
Baixo índice de manutenção, não é necessário fazer nenhum tipo de manutenção preventiva ou calibrações periódicas.
Indicação do volume diretamente em litros sem necessidade de utilizar tabelas de conversões;
Alimentação simplificada, funciona com uma fonte 12V 500mA Bivolt Automática (110V / 220V) que já acompanha o equipamento;
Memória não volátil, não perde a configuração ao ficar sem alimentação;
Flexibilidade de instalação, permite uma distância entre Medidor e Display Mostrador Wi-Fi de até 100m de cabo, o que possibilita que o display mostrador seja instalado em local protegido do sol e chuva.
Boia em formato meia cana com base plana que reduz o efeito de histerese para maior precisão da medição, a boia tem diâmetro inferior a 2", o que possibilita a entrada da mesma direto no furo onde será instalado o medidor (essa característica facilita a instalação, pois elimina a necessidade de abrir as bocas do tanque para inserir a boia);
API de integração Wi-Fi local, permite que as informações do tanque sejam acessadas por um software de gestão (ERP/BI) terceiro por meio de requisições "REST" por url local (intranet).

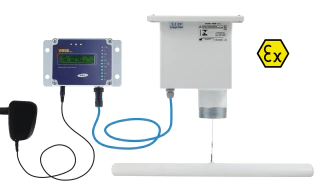

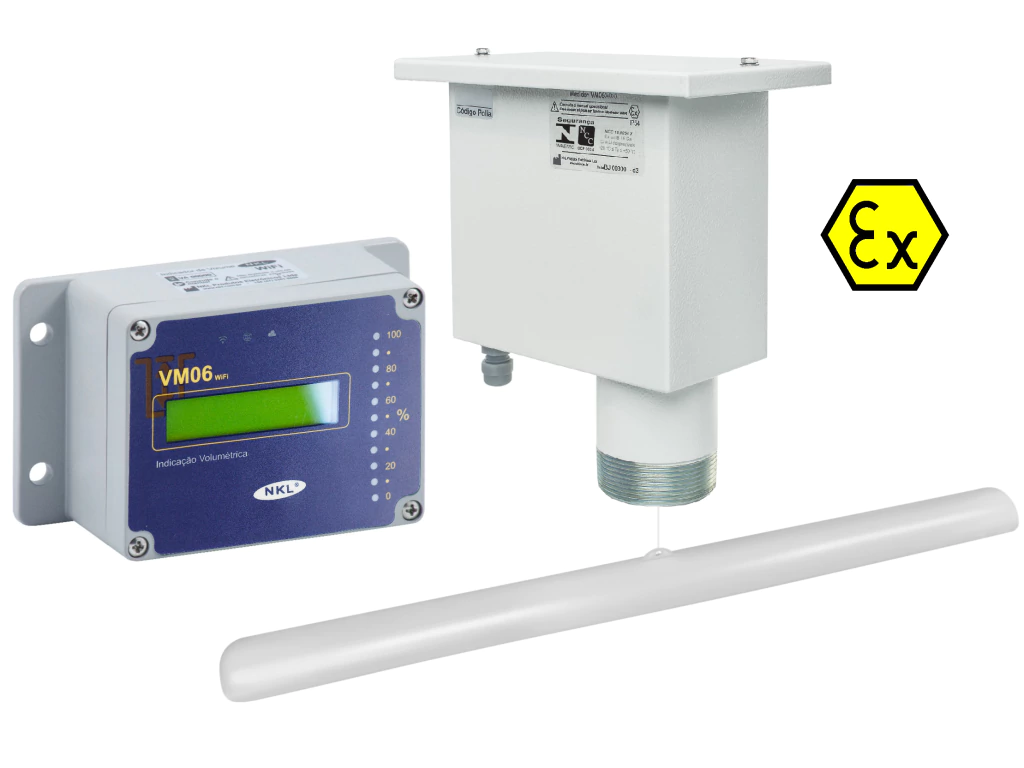

O VM06 é composto por 3 partes: Display mostrador Wi-Fi, Medidor e Boia.
O Medidor é instalado em cima do tanque (Zona 0), dentro dele há um mecanismo de polia com um cabo de aço inoxidável flexível, esse cabo de aço fica ligado a Boia que estará dentro do tanque acompanhando o nível do líquido.
O medidor é ligado ao Mostrador (display) por um cabo com 3 vias (PP 3 x 0,5mm²).
O Mostrador Wi-Fi do VM06 deve ser instalado em ambiente protegido de sol e chuva, com distância máxima de até 100 metros de cabo.

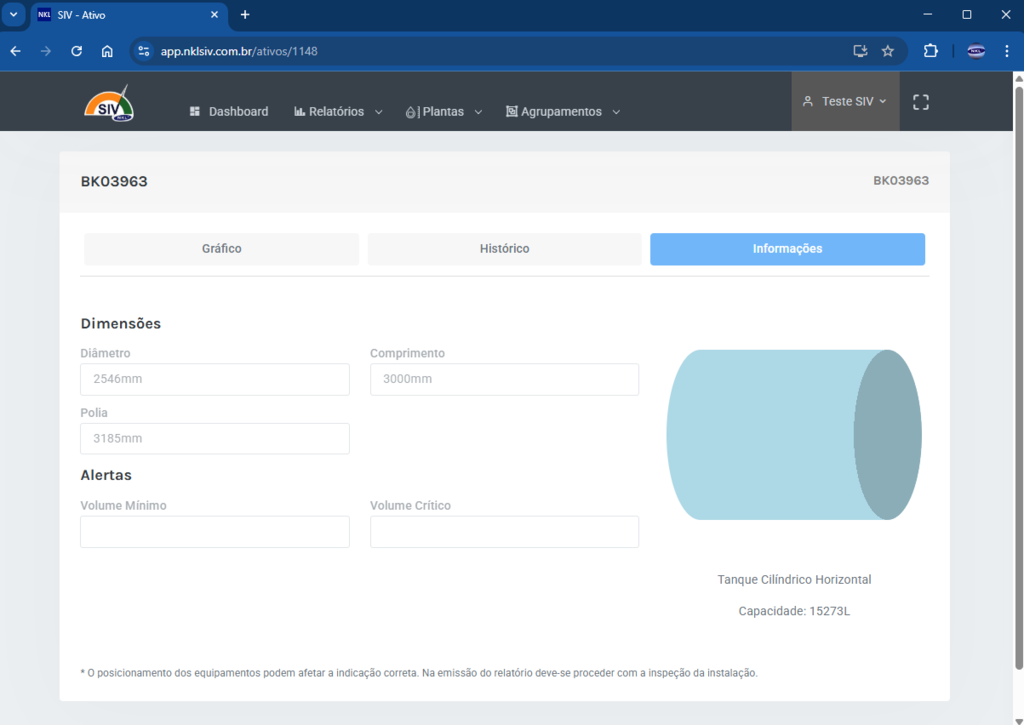

O VM06 Wi-Fi possui configuração simples, após a instalação física do conjunto medidor + boia + display Wi-Fi, basta programar o diâmetro, comprimento e nível de líquido remanescente dentro do tanque (mm), após isso o VM06 automaticamente converte este nível em volume (Litros). Os parâmetros são programados utilizando um smartphone ou computador com Wi-Fi.
Clique aqui para acessar o manual de instruções do Indicador de Volume VM06 Wi-Fi
Clique aqui para acessar o Manual de instruções da plataforma SIVWEB
Clique aqui para acessar o certificado INMETRO
O VM06 Wi-Fi está disponível em 2 versões:
Código: 01.033.075 - VM06 Wi-Fi - versão tradicional do VM06 WiFi.
Código: 01.033.080 - VM06 Wi-Fi Com Conector DB9 Serial RS232: essa versão tem todas as funções da versão tradicional, com o adicional de um conector DB9 que permite que seja feita a comunicação do VM06 Wi-Fi diretamente com outros dispositivos que utilizam o padrão de comunicação RS232.
Exemplos de aplicação:
- Comunicação com equipamento concentrador de bombas para importar para o sistema terceiro os volumes dos tanques.
- Comunicação com rastreador GSM / satélite, para envio das informações de volume do tanque através do sistema de rastreamento.
*Escolha o modelo desejado ao fazer o pedido.
Compatível com tanques horizontais de até 3 metros de diâmetro, ou verticais com até 3 metros de altura
Volume máximo do tanque: 200 mil litros
6 Meses
1 Mecanismo de medição com cabo de 3m – “MEDIDOR”;
1 Mostrador Digital Wi-Fi para ambiente interno – “DISPLAY” (Com ou Sem Conector Serial - Escolha a Versão);
1 Boia plástica em PEAD;
3m de Cabo elétrico PP azul 3 vias x 0,50 mm²;
1 Fonte de alimentação 12V Bivolt automática (110/220V);
1 Manual de instruções VM06 Wi-Fi.
