O indicador de volume digital AR06 Wi-Fi é um equipamento utilizado para medir a quantidade de litros de ARLA32 armazenada no tanque, substituindo a régua de medição manual ou a mangueira de nível.
O AR06 Wi-Fi é compatível com tanques nos formatos: cilíndrico horizontal, cilíndrico vertical e tanques retangulares com altura de até 5 metros e capacidade de até 200 mil litros.
Fornece uma medida automática do volume dentro do tanque de armazenamento, proporcionando uma leitura instantânea do volume em Litros, sem a necessidade de utilizar réguas e tabelas de conversão proporcionando maior comodidade e segurança.

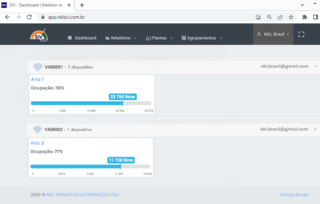

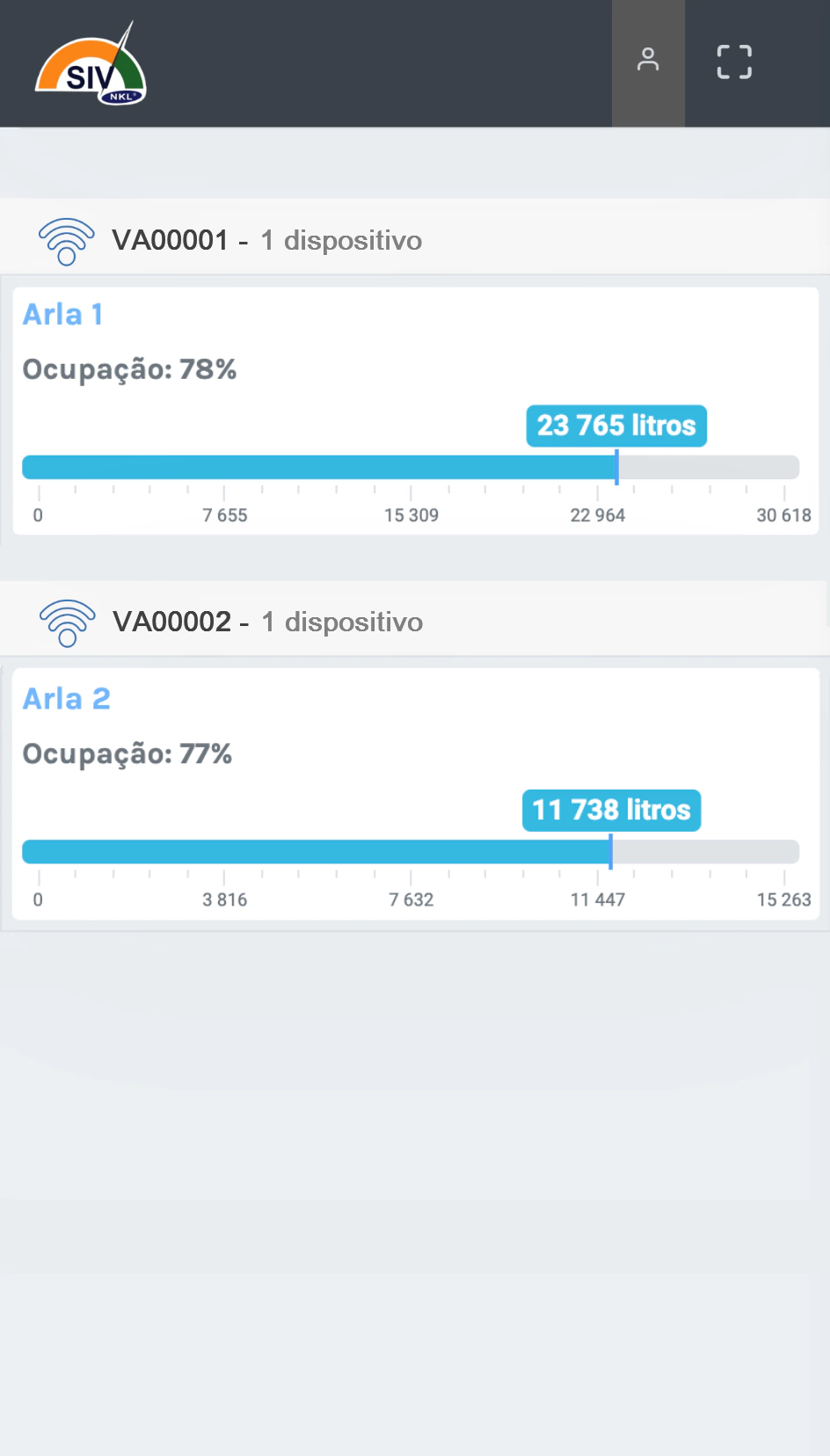

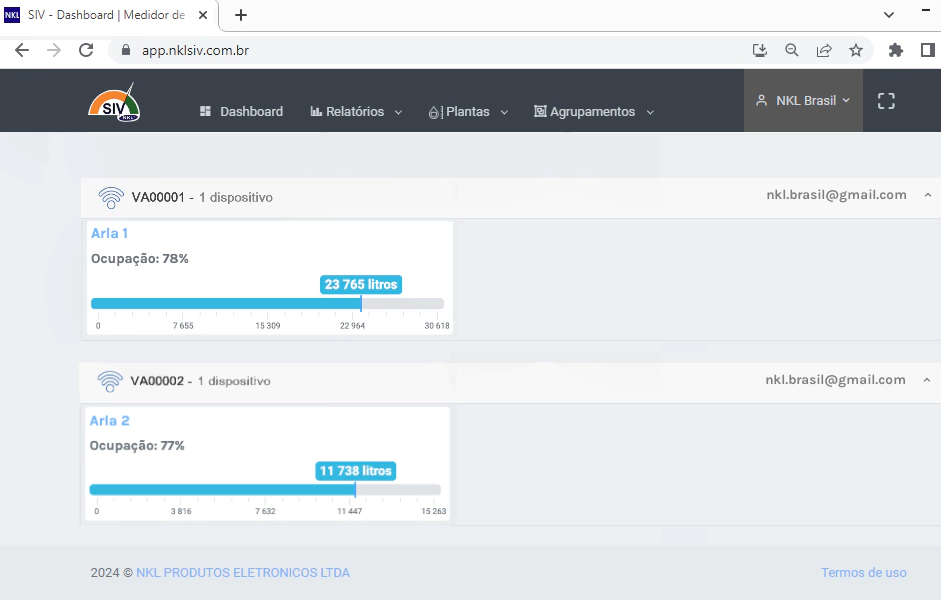

O AR06 Wi-Fi funciona conectado a uma rede Wi-Fi com acesso a internet, para que sejam disponibilizadas na web, através do site www.nklsiv.com.br as informações de volume em tempo real e também gráfico e relatório. O site pode ser acessado via computadores, smartphones, tablets ou outros dispositivos com navegador de internet.
Nível de proteção IP54 para o medidor, equipamento robusto projetado para ser instalado exposto ao sol e chuva (o display mostrador Wi-Fi deve ser instalado em local protegido do sol e chuva);
LEDs Indicadores de percentual de líquido disponível no tanque, 0 a 100% em escala de 10%, ficam na cor verde quando está no volume normal, cor laranja quando está no volume Baixo e cor vermelha quando está em nível crítico (percentuais parametrizáveis);
LEDs Indicadores de status, monitora a conexão Wi-Fi local, o acesso a Internet e o Status do Servidor NKLSIV.
Fácil instalação, não é necessário esvaziar o tanque para instalar o equipamento AR06 Wi-Fi, acompanha manual detalhado com o passo-a-passo para instalação;
Baixo nível de erro, possui erro inferior a 2% sobre fundo de escala na medida do nível;
Longa vida útil, medidor fabricado em aço carbono, com acabamento em pintura eletrostática, essas características fazem com que o equipamento tenha vida útil superior a 5 anos.
Baixo índice de manutenção, não é necessário fazer nenhum tipo de manutenção preventiva ou calibrações periódicas.
Indicação do volume diretamente em litros sem necessidade de utilizar tabelas de conversões;
Alimentação simplificada, funciona com uma fonte 12V 500mA Bivolt Automática (110V / 220V) que já acompanha o equipamento;
Memória não volátil, não perde a configuração ao ficar sem alimentação;
Flexibilidade de instalação, permite uma distância entre Medidor e Display Mostrador Wi-Fi de até 100m de cabo, o que possibilita que o display mostrador seja instalado em local protegido do sol e chuva.
Boia em formato meia cana com base plana que reduz o efeito de histerese para maior precisão da medição, a boia tem diâmetro inferior a 2", o que possibilita a entrada da mesma direto no furo onde será instalado o medidor (essa característica facilita a instalação, pois elimina a necessidade de abrir as bocas do tanque para inserir a boia);
API de integração Wi-Fi local, permite que as informações do tanque sejam acessadas por um software de gestão (ERP/BI) terceiro por meio de requisições "REST" por url local (intranet).

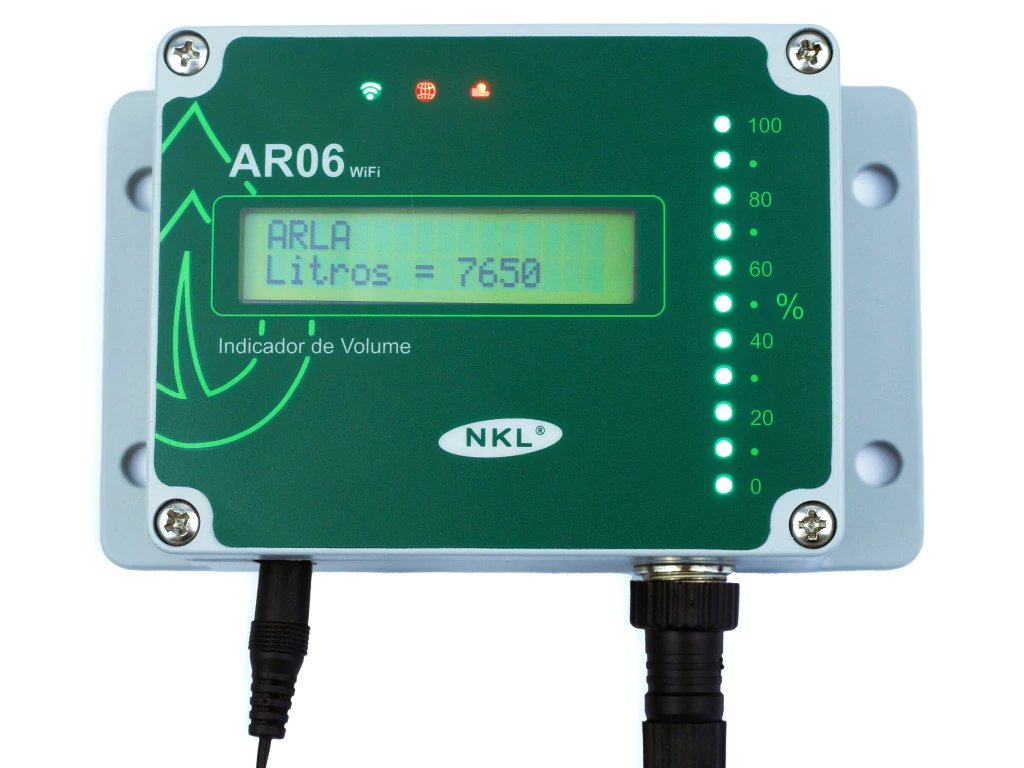

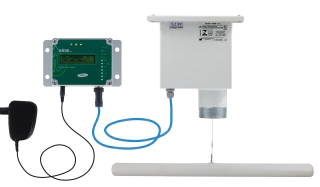

O AR06 é composto por 3 partes: Display mostrador Wi-Fi, Medidor e Boia.
O Medidor é instalado em cima do tanque (Zona 0), dentro dele há um mecanismo de polia com um cabo de aço inoxidável flexível, esse cabo de aço fica ligado a Boia que estará dentro do tanque acompanhando o nível do líquido.
O medidor é ligado ao Mostrador (display) por um cabo com 3 vias (PP 3 x 0,5mm²).
O Mostrador Wi-Fi do AR06 deve ser instalado em ambiente protegido de sol e chuva, com distância máxima de até 100 metros de cabo.
O AR06 Wi-Fi possui configuração simples, após a instalação física do conjunto medidor + boia + display Wi-Fi, basta programar o diâmetro, comprimento e nível de líquido remanescente dentro do tanque (mm), após isso o AR06 automaticamente converte este nível em volume (Litros). Os parâmetros são programados utilizando um smartphone ou computador com Wi-Fi.
Clique aqui para acessar o manual de instruções do Indicador de Volume AR06 Wi-Fi
Clique aqui para acessar o Manual de instruções da plataforma SIVWEB
Compatível com tanques horizontais de até 5 metros de diâmetro, ou verticais com até 5 metros de altura
Volume máximo do tanque: 200 mil litros
6 Meses
1 Mecanismo de medição com cabo de 5m – “MEDIDOR”;
1 Mostrador Digital Wi-Fi para ambiente interno – “DISPLAY”;
1 Boia plástica em PEAD;
5m de Cabo elétrico PP azul 3 vias x 0,50 mm²;
1 Fonte de alimentação 12V Bivolt automática (110/220V);
1 Manual de instruções AR06 Wi-Fi.
https://nkl.com.br/linha-indicadores-de-volume/instalacao-equipamentos-nkl/
