SI1
3 Meses
01.033.067
300 g
O Indicador de Vazamento (sensor intersticial e de Sumps) é um dispositivo eletrônico, capaz de detectar a presença de líquidos em sua ponteira e comunicar o seu status à um computador através do dispositivo associado V-Link NKL. Diferente da maioria dos dispositivos similares disponíveis no mercado, o sensor da NKL tem sistema de comunicação digital com auto diagnóstico, o que elimina a possibilidade de haver um vazamento e o sensor não detectar.
O indicador de vazamento NKL pode ser instalado em bacias de contenção, SUMP de bombas, Sump de filtros, interstício de tanques (interno ao jaquetamento do tanque) ou ainda pode ser posicionado em qualquer outro local que se deseje monitorar a eventual presença de algum líquido.
O sistema de detecção do sensor tem funcionamento baseado no princípio óptico de reflexão/refração da luz sobre um prisma. Esta característica, associada a detalhes de construção mecânica do dispositivo, garantem que não haverá nenhum contato direto do circuito elétrico com o líquido sob monitoramento.
O indicador de vazamento SI1 possui apenas dois fios para conexão direta ao barramento do V-Link (vendido separadamente) por onde passa a alimentação e comunicação do sensor. Não há diferenciação de polaridade, tornando assim a instalação extremamente simples e protegida contra erros. Para a instalação de diversos indicadores basta ligá-los paralelamente ao barramento de comunicação do V-Link.
Um único V-Link NKL permite o monitoramento de até 20 indicadores de vazamento além de permitir também o monitoramento de indicadores de volume NKL, sendo assim é possível criar um sistema supervisório completo sobre toda a planta instalada (Monitoramento ambiental + monitoramento de volume dos tanques).
O Indicador de Vazamento (sensor intersticial) é um equipamento “Intrinsecamente Seguro” certificado para uso em áreas com presença de atmosfera potencialmente explosivas. A segurança Intrínseca é um tipo de proteção cujo princípio básico de funcionamento baseia-se na manipulação e armazenagem de baixa energia, de forma que o circuito instalado na área classificada não tenha capacidade de provocar ignição (por efeito térmico ou produção de centelha elétrica).
Os equipamentos intrinsecamente seguros são categorizados, ou seja, possuem uma marcação com dados técnicos que indicam o tipo de proteção utilizada e permitem combinar equipamentos intrinsecamente seguros com seus associados, mesmo que tenham sido certificados isoladamente ou forem de fabricantes diferentes.
O indicador de vazamento ostenta a seguinte marcação:
– Ex ia IIB T6 Ga –
Qualificando-o como instrumento intrinsecamente seguro apto para operação em áreas classificadas (“Ex i”), podendo ser instalado em zona 0 (“a”) em locais onde a atmosfera explosiva de líquido/gases(“G”) da família do etileno (“IIB”) está sempre presente.
É compatível com misturas combustíveis cuja temperatura de ignição espontânea seja superior a 85ºC (T6).
Adicionalmente, os parâmetros de entidade que determinam quais equipamentos podem ser conectados ao sensor são os seguintes:
Ui = 12 V
Ii = 390 mA
Pi = 1,2 W
Li = desprezível
Ci = desprezível
-20 °C ≤ Ta ≤ +50 °C
Para garantir que os riscos de sinistro sejam minimizados ao limite, todos os equipamentos desenvolvidos para uso em área classificada (ou suporte a estes) são compulsoriamente avaliados por laboratórios credenciados, que verificam se normas técnicas e legislação aplicável estão sendo atendidas.
Os Organismos de Certificação de Produto (OCPs), homologados pelo INMETRO, são responsáveis por certificar um produto. Para isto, baseiam-se na avaliação laboratorial do produto e na forma de como o fabricante controla a fabricação deste.
A instalação em Área Classificada deve ser realizada por pessoal tecnicamente habilitado e conforme norma técnica vigente para Instalação Elétrica em Área Classificada (atmosferas explosivas);
Se for realizar limpeza do sensor antes da instalação, faça isto usando sempre panos úmidos. Certos tecidos ou papeis quando atritados contra o
corpo do sensor podem favorecer o surgimento de eletricidade estática, que em uma situação de descarga contra uma superfície aterrada são capazes
de gerar centelhas passíveis de causar ignição.
O Indicador de Vazamento deve ser instalado de forma que a sua ponteira fique posicionada no local a ser monitorado, a detecção ocorre quando o líquido entra em contato com a lente de vidro. Devido ao seu baixo peso o sensor pode ser suspenso pelo seu próprio cabo.

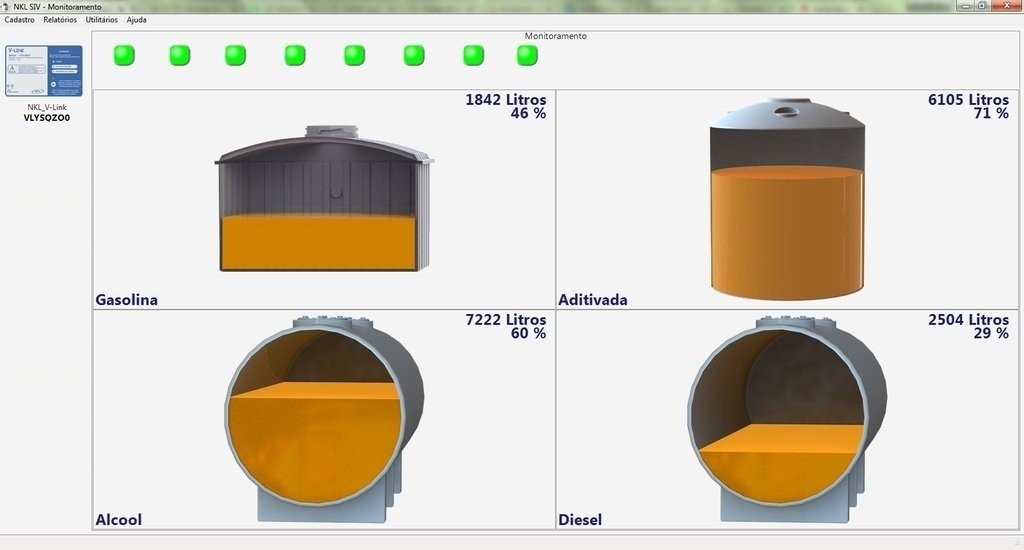

Para detalhes sobre configuração e comunicação consulte as instruções operacionais do V-Link e do SIV (Aplicação Computacional Sistema de Indicação de Volume NKL).
O corpo do sensor intersticial possui alumínio em sua composição. Evite impacto ou atrito com qualquer outro material metálico, eliminando desta forma
qualquer possibilidade de produção de faíscas que poderiam provocar ignição.
Clique aqui para acessar o Manual de instruções do V-Link
Clique aqui para acessar o Manual de instruções do Software NKL SIV
Clique aqui para acessar o Manual de instruções do Sensor Instersticial (vazamento)
Clique aqui para acessar o Certificado INMETRO
1 Sensor indicador de Vazamento SI1
1 Guia de instruções
