O indicador de volume digital VM06 é um equipamento utilizado para medir a quantidade de litros de combustível armazenado no tanque, substituindo a régua de medição manual ou a mangueira de nível.
O VM06 é compatível com tanques nos formatos: cilíndrico horizontal, cilíndrico vertical e tanques retangulares.
É um equipamento de ótimo custo-benefício com certificado para a medição de líquidos inflamáveis. Fornece uma medida automática do volume dentro do tanque de armazenamento, proporcionando uma leitura instantânea do volume em Litros, sem a necessidade de utilizar réguas e tabelas de conversão (maior comodidade e segurança).
Equipamento certificado para Atmosferas Potencialmente Explosivas:
Segurança Intrínseca Ex ia IIB T* Ga/Gb – Display mostrador: Ex ia IIB T3 Gb e Medidor: Ex ia IIB T6 Ga.
O que possibilita a medição de líquidos inflamáveis tais como Gasolina, Diesel, Álcool, Óleo e outros. Clique aqui para consultar mais informações sobre os líquidos compatíveis com o VM06.
Nível de proteção IP54, equipamento robusto projetado para ser instalado exposto ao sol e chuva;
Fácil instalação, não é necessário esvaziar o tanque para instalar o equipamento VM06, acompanha manual detalhado com o passo-a-passo para instalação;
Baixo nível de erro, possui erro inferior a 2% sobre fundo de escala na medida do nível;
Longa vida útil, display mostrador fabricado em alumínio fundido e medidor fabricado em aço carbono, ambos contam com acabamento em pintura eletrostática, essas características fazem com que o equipamento tenha vida útil superior a 5 anos mesmo instalado exposto ao sol e chuva.
Baixo índice de manutenção, não é necessário fazer nenhum tipo de manutenção preventiva ou calibrações periódicas, apenas a troca das pilhas quando for necessário.
Indicação do volume diretamente em litros sem necessidade de utilizar tabelas de conversões;
Indicador de percentual de produto no tanque, exibe de forma simplificada o percentual de ocupação do tanque;
Compatível com V-Link USB, V-Link Wi-Fi ou G4-Link (vendidos separadamente);

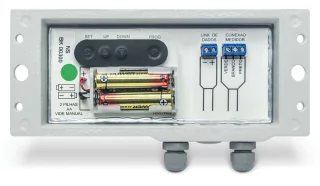

Alimentação simplificada, funciona com apenas 2 pilhas tamanho AA, autonomia ligado 24 horas superior a 12 meses (com pilhas alcalinas). Quando conectado ao V-link não consome energia das pilhas, a alimentação passa a ser feita pelo V-link;
Memória não volátil, não perde a configuração ao remover as pilhas, ao colocar pilhas novas não será necessário reconfigurar o equipamento;
Flexibilidade de instalação, permite uma distância entre Medidor e Mostrador de até 100m de cabo, o que possibilita que o display mostrador seja instalado ao lado do tanque ou em distância de até 100m do tanque.

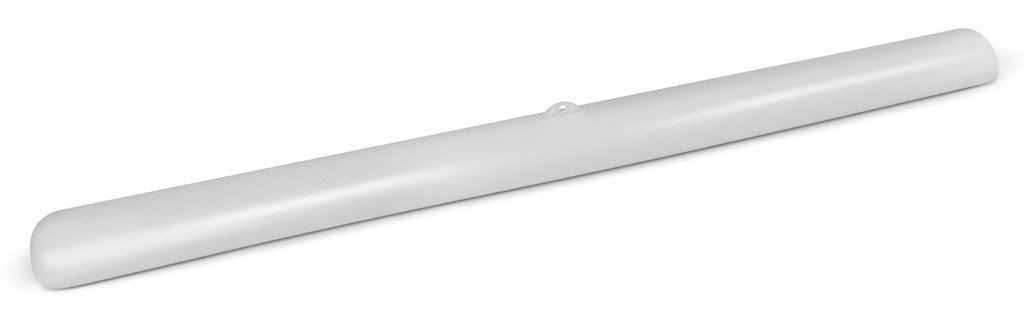

Boia em formato meia cana com base plana que reduz o efeito de histerese para maior precisão da medição, a boia tem diâmetro inferior a 2", o que possibilita a entrada da mesma direto no furo onde será instalado o medidor (essa característica facilita a instalação, pois elimina a necessidade de abrir as bocas do tanque para inserir a boia);

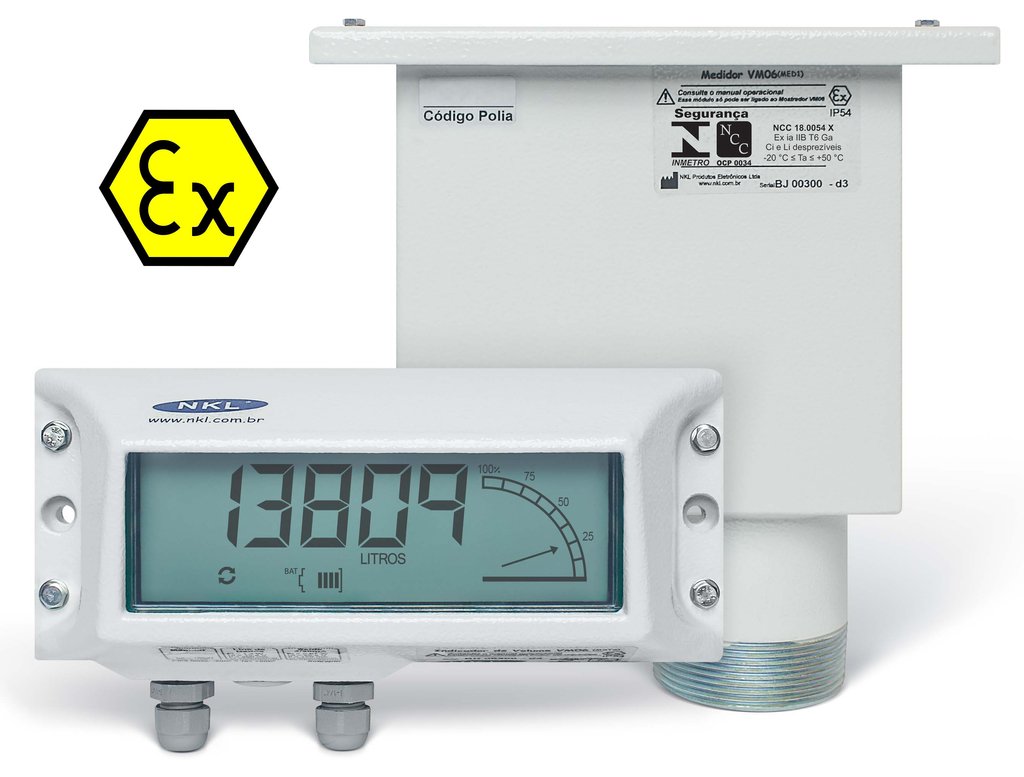

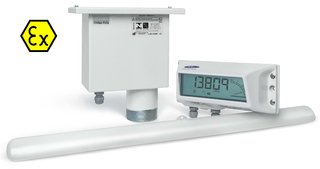

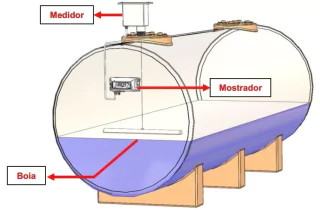

O VM06 é composto por 3 partes: Display mostrador, Medidor e Boia.

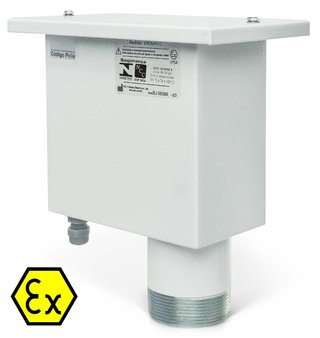

O Medidor é instalado em cima do tanque (Zona 0), dentro dele há um mecanismo de polia com um cabo de aço inoxidável flexível, esse cabo de aço fica ligado a Boia que estará dentro do tanque acompanhando o nível do líquido.
O medidor é ligado ao Mostrador (display) por um cabo com 3 vias (PP 3 x 0,5mm²).

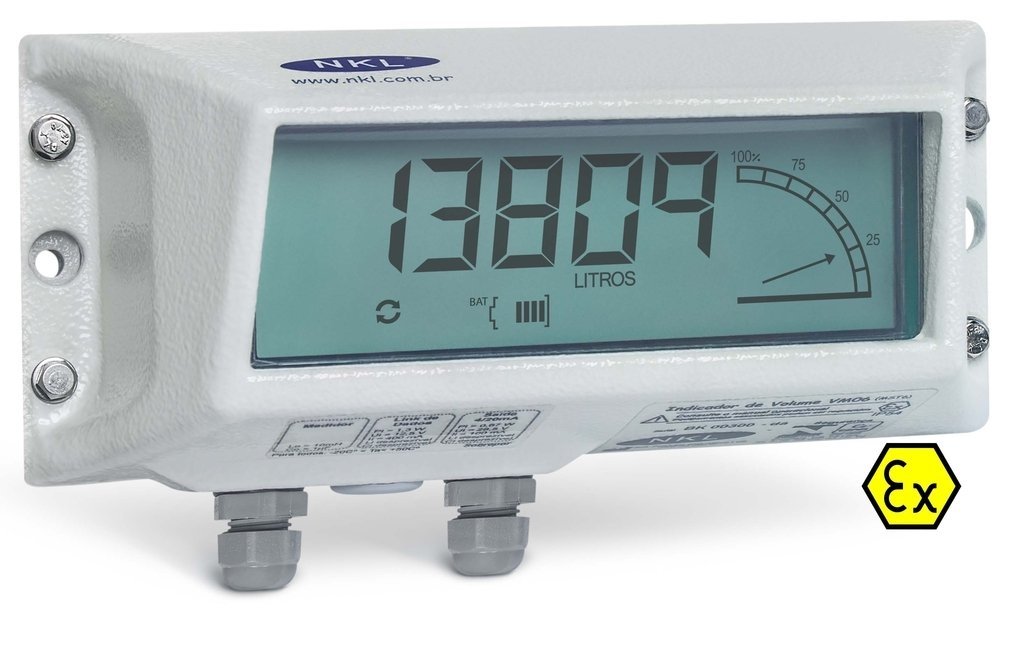

O Mostrador do VM06 pode ser instalado ao lado do tanque (Zona 1) ou em outro ambiente com distância máxima de até 100 metros de cabo.
O VM06 possui configuração simples para a instalação, após a instalação física do conjunto medidor + boia + display, basta programar o diâmetro, comprimento e nível de líquido remanescente dentro do tanque (mm), após isso o VM06 automaticamente converte este nível em volume (Litros). Os parâmetros programados não são perdidos ao desligar ou remover as pilhas do equipamento.
Clique aqui para acessar o manual de instruções do Indicador de Volume VM06
Clique aqui para acessar o manual de instruções do V-Link
Clique aqui para acessar o manual de instruções do Software NKL SIV
Clique aqui para acessar o certificado INMETRO
O VM06 possui em seu display mostrador uma saída "Link de dados", através dessa saída é possível conectar o VM06 a outros equipamentos da NKL, o que permitirá a conexão a um computador ou comunicação via internet para acesso remoto das informações de volume.
V-Link USB: esse equipamento funciona conectado a um computador, nesse computador será instalado o software NKL SIV (disponível para download no site da NKL), dentro desse software serão feitas as parametrizações dos indicadores de volume e sensores que estiverem conectados ao V-link. Nesse software também será possível visualizar as informações de volume dos tanques em tempo real, emitir relatórios, e caso esteja habilitado o SIV WEB, será possível consultar via internet os volumes dos tanques e status dos sensores no site www.nklsiv.com.br.
G4-Link: esse equipamento funciona com um chip de celular GSM 2g (GPRS), no G4-Link é possível ligar até 4 VM06 + 4 sensores de vazamento. A parametrização dos equipamentos será feita diretamente no painel do G4-link. As informações de volumes e status dos sensores ficarão disponíveis no site www.nklsiv.com.br. (fora de linha, foi substituído pelo V-Link Wi-Fi devido ao anúncio de desativação das redes de telefonia móvel 2G feito pela ANATEL).
V-Link Wi-Fi: esse equipamento funciona conectado a uma rede de internet Wi-Fi. No V-Link Wi-Fi é possível ligar até 10 VM06 e 10 sensores Si1. A parametrização dos equipamentos VM06 e sensores de vazamento será feita por um dispositivo com navegador de internet (smartphone, tablet ou notebook). As informações de volumes dos tanques e status dos sensores de vazamento ficarão disponíveis no site www.nklsiv.com.br.
Site NKL SIV (Sistema de Indicador de Volume). Através do sistema NKL SIV é possível monitorar remotamente em tempo real os status de volumes dos seus tanques e também os status dos sensores de vazamento (monitoramento ambiental). O acesso pode ser feito através de qualquer dispositivo com navegador de internet, como por exemplo smartphone, tablet ou computador.
Ao instalar e configurar um dispositivo web conectado a um VM06, será possível acessar as informações através do site: nklsiv.com.br
3 metros - 01.033.030 - Compatível com tanques horizontais de até 3 metros de diâmetro, ou verticais com até 3 metros de altura
5 metros - 01.033.059 - Compatível com tanques horizontais de até 5 metros de diâmetro, ou verticais com até 5 metros de altura
7 metros - 01.033.060 - Compatível com tanques horizontais de até 5 metros de diâmetro, ou verticais com até 7 metros de altura
11 metros - 01.033.063 - Compatível com tanques horizontais de até 5 metros de diâmetro, ou verticais com até 11 metros de altura
> Volume máximo do tanque: 200 mil litros
6 Meses
1 Mecanismo de medição (3m, 5m, 7m, ou 11m - Escolha a versão!) – “MEDIDOR”;
1 Mostrador Digital para ambiente externo – “DISPLAY”;
1 Boia plástica em PEAD;
Cabo elétrico PP azul 3 vias x 0,50 mm2 (comprimento de acordo com a versão de medidor escolhida);
2 Pilhas alcalinas tamanho AA de 1,5V;
1 Manual de instruções VM06.
